Win掌机-壹号本高达限量版玩具机散热魔改之路

2022 年 05 月 01 日 • 已有 918 位小伙伴来看过 • Ai Say,折腾,硬件

       好久不见绅士想念,太久没玩骚东西,最近被坑友种草一个壹号本高达小本本,于是咸鱼路悠悠,4K捡了台4G版的,据说机主只用了60小时太热吃灰最后吃到了我手上,到手后外观跟新的一样,大划痕都没有,属实捡漏了。正常测试一番后完结了咸鱼订单。

       测试的过程中发现这个本子不是一般的热啊,i7-1160G7,G7核显96EU规格1.1G频率,BIOS里面最高锁了20W的功耗,想想光这个核显都能跑20W的,解锁都是小问题,最大的问题还是在20W的功耗下CPU满负载30秒破百,要不是热也不会落到我的手上,于是乎拆开想了点办法解决解决,这里分享一下 心路历程

···这里是分割线···

       首当其冲的必然是把硅脂给换了,液金YYDS好吗?然后再看看其他地方有什么可以下手改进的,拆开后的样子,懒就不修图了(下图)


       拆开后整体布局是非常紧凑的(具体流程不放了),是我喜欢的类型,把黑色防护罩拆掉后就可以见到散热器,拧下螺丝卸下散热器开始清理旧硅脂(下图)


       清理干净后的样子,DIE干干净净的看着真舒服啊(下图)


       上液金嘛,防护措施要做好,特别是笔记本,防止侧漏翻车,高温胶带,硅脂泥围脖必须要有的(下图)

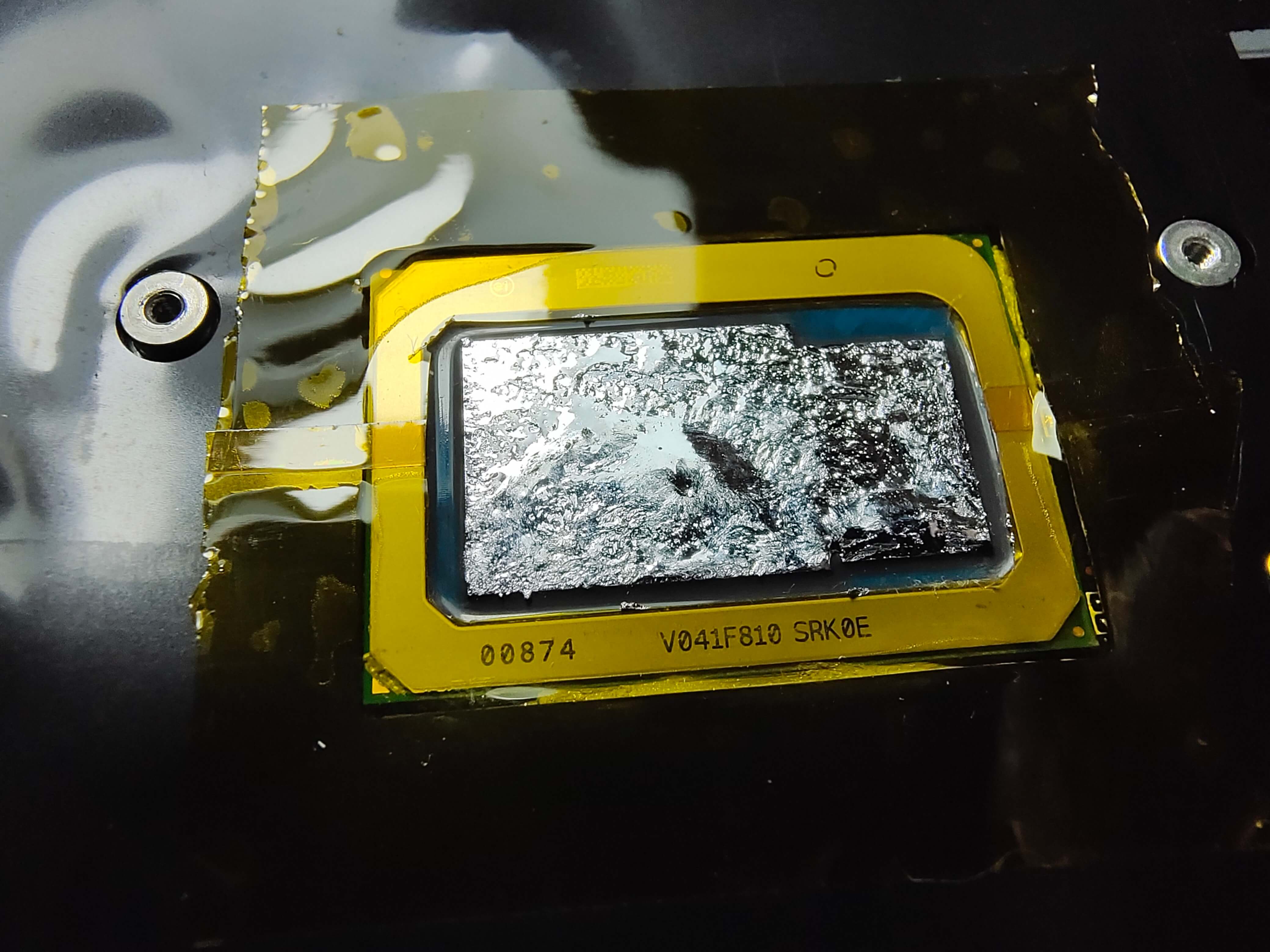

       做好防护后涂上祖传液金(下图)


       涂完液金盖回散热器,然后再围一圈高温胶带防侧漏,多层防护更安心!(下图)

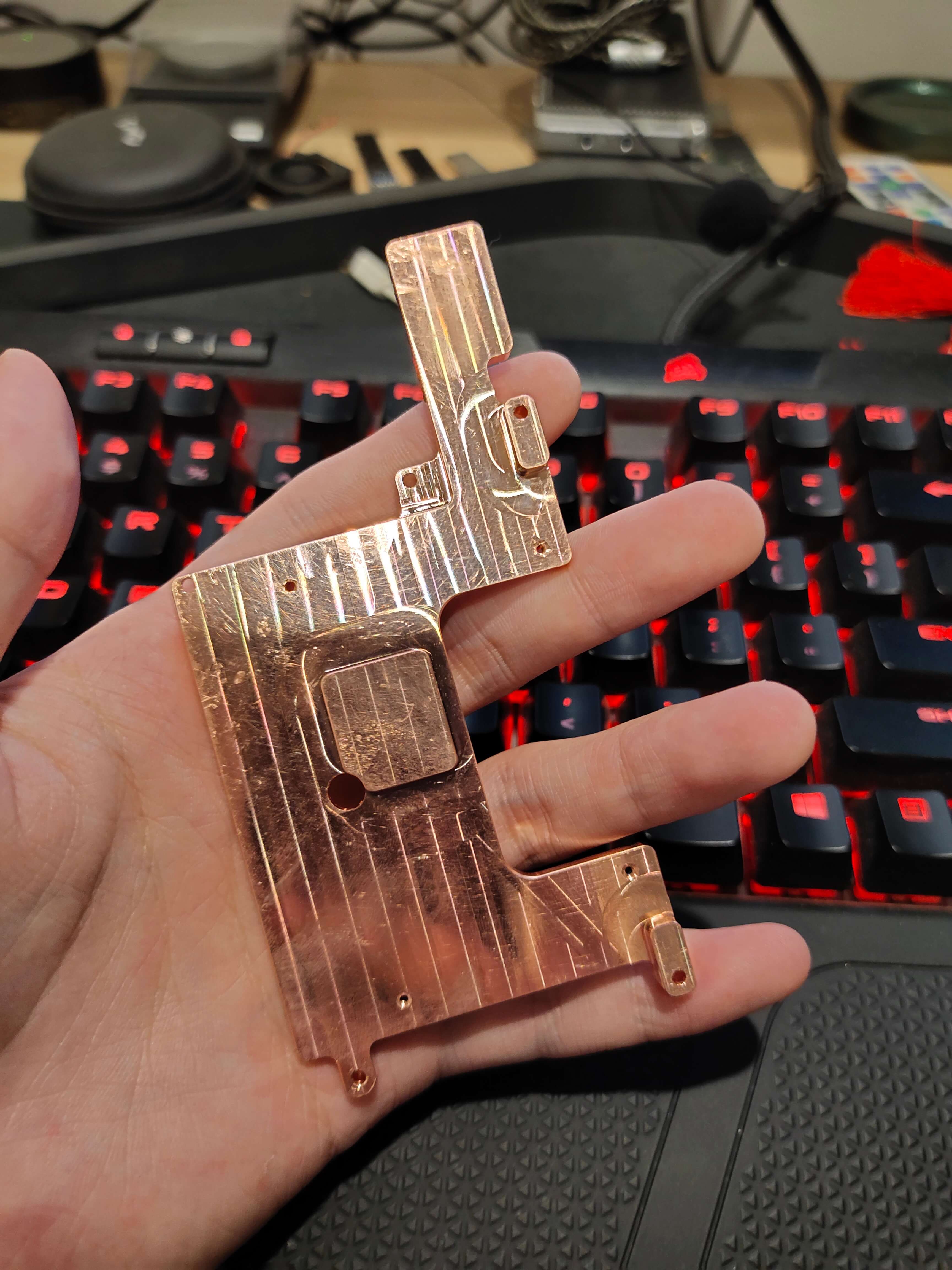

       完事后在盖回之前那个黑色防护罩的时候脑子突然灵光一闪,看着这个罩子我揣测不透官方当初设计他的用途是什么,散热吧,2MM厚的硅脂垫导热太差并且这个板太薄了热容不够,固定吧好像也没啥可以固定的,防护吧一层黑胶已经够了,总结下来似乎并没有什么卵用,于是乎我花了半小时一番操作用魔法变出了一个一比一还原的紫铜加厚版 防护罩  均热板(下图-正面)

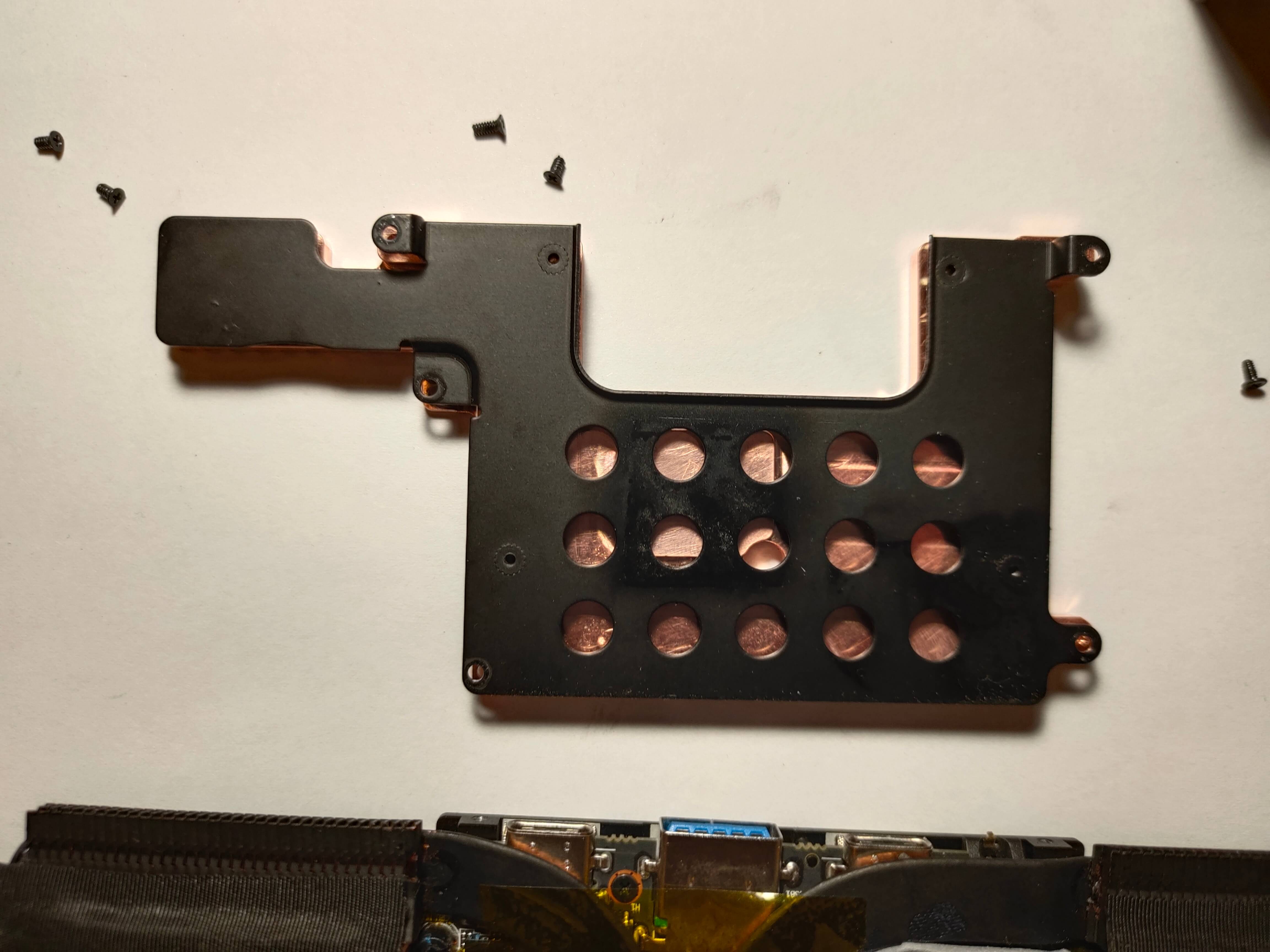

       合适地方开槽增加与空气接触面积利于散热,并且加厚距离可以让均热板直触CPU散热器的热管,实现高效率导热(下图-背面)


       重叠对比(下图)

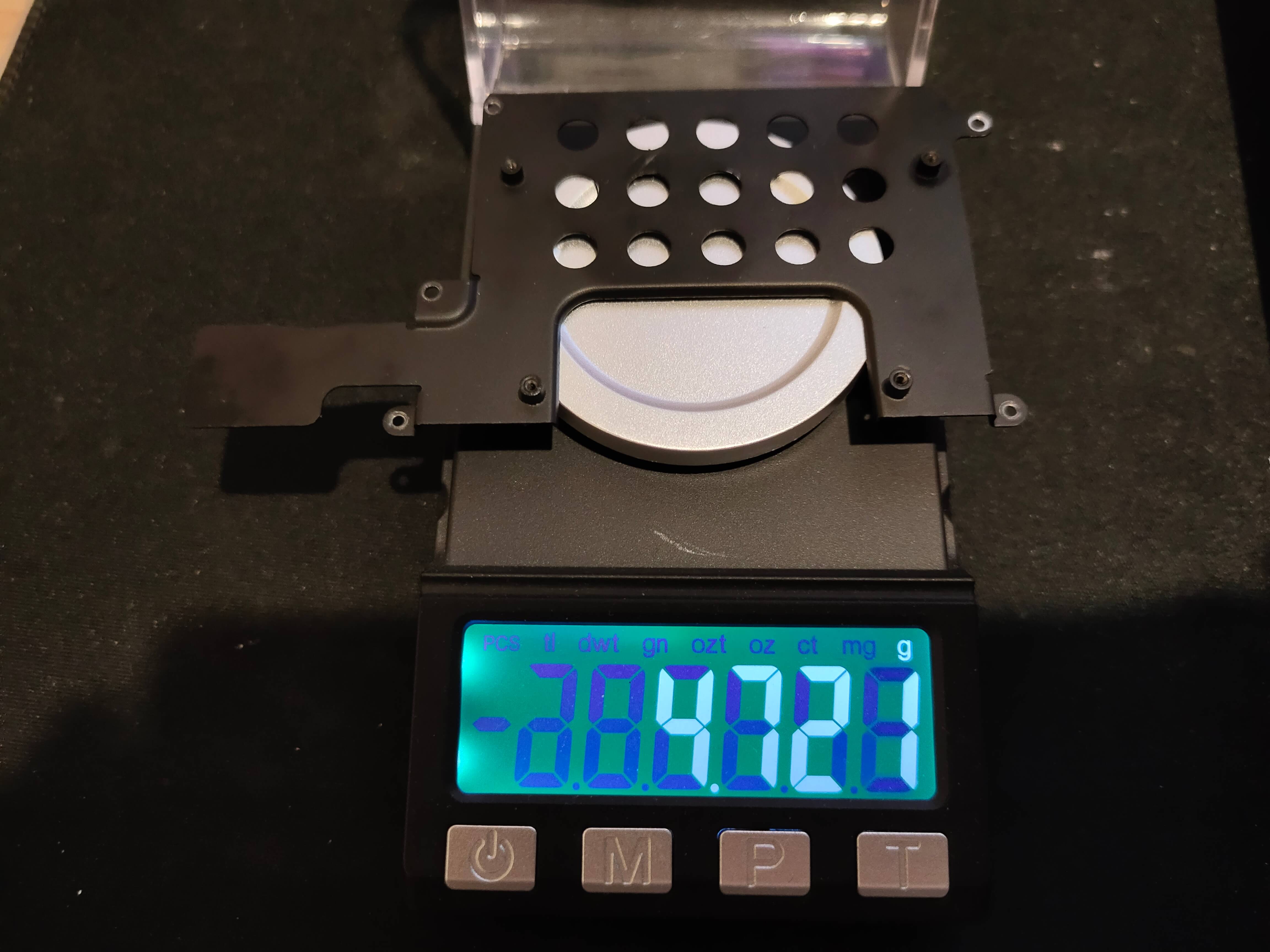

       重量对比,确实变重了,但沉甸甸的东西会给人一种稳了的自信!(下图-官方原防护罩4.721g)

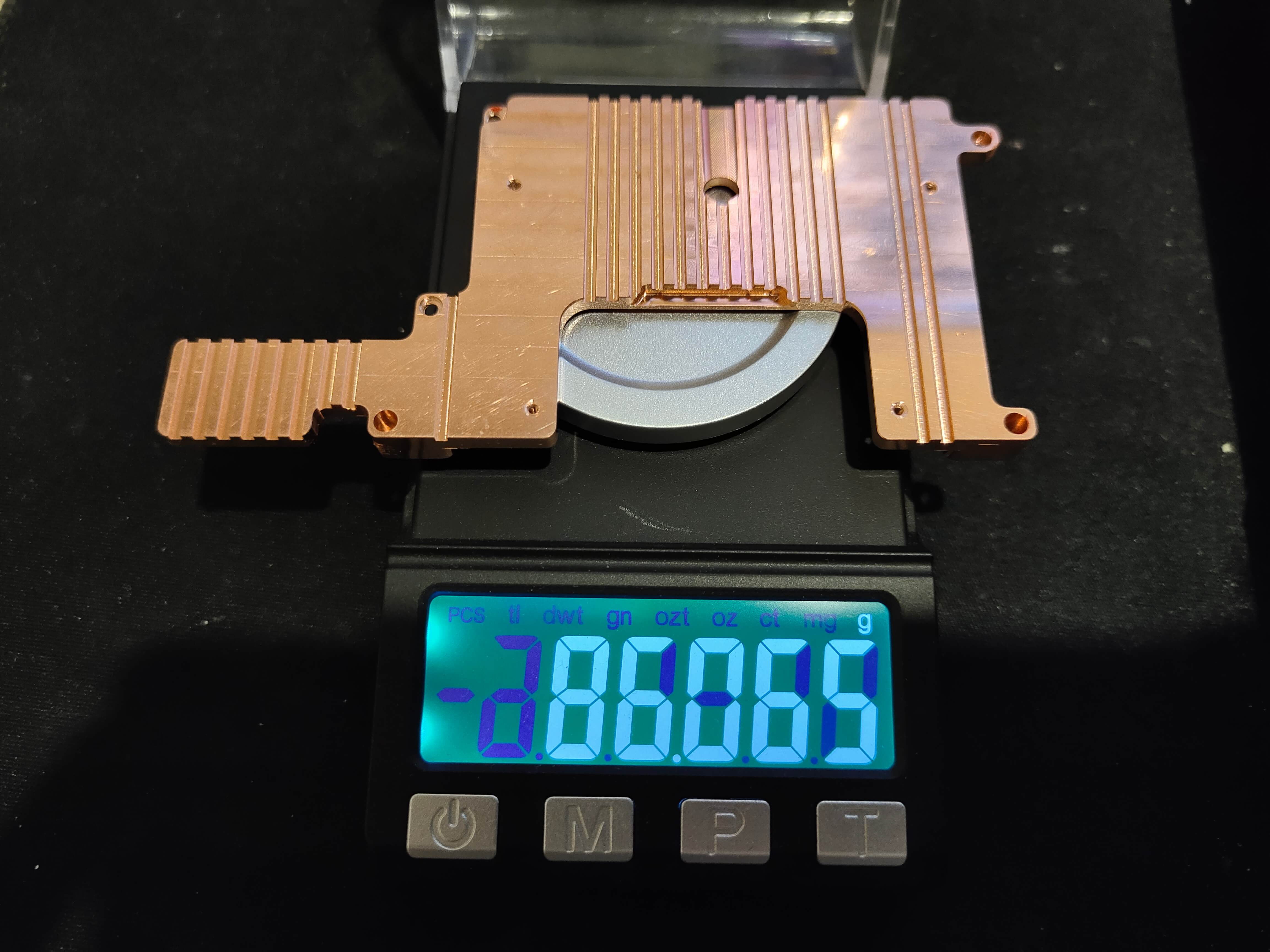

       用魔法变出来的紫铜均热板(下图86.065g)


       一番操作装上去,莫名有一种很舒服很治愈的感觉!(下图)

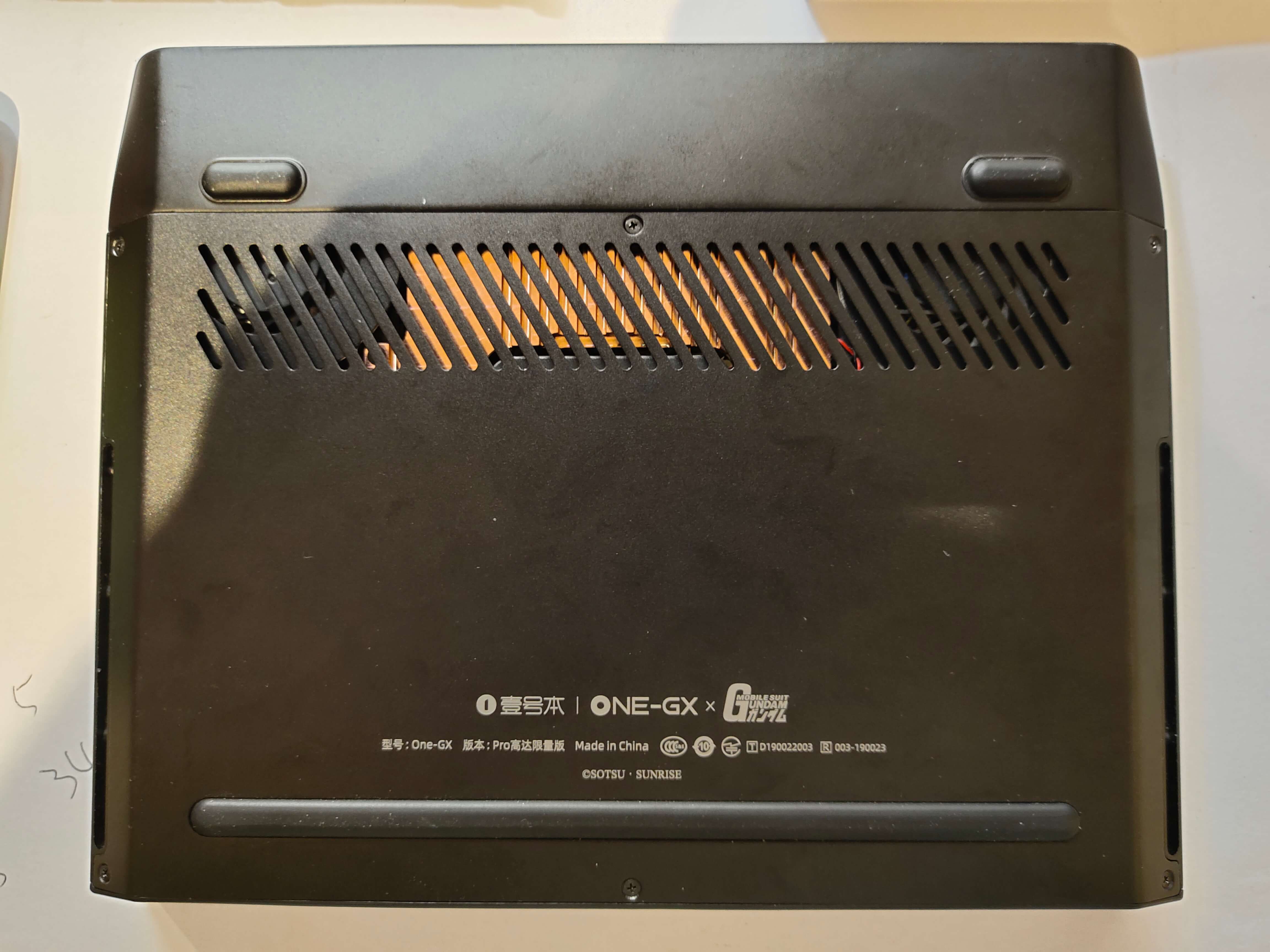

       盖回后盖,深邃的黑加一点隐秘的金铜色,更舒服了!(下图)

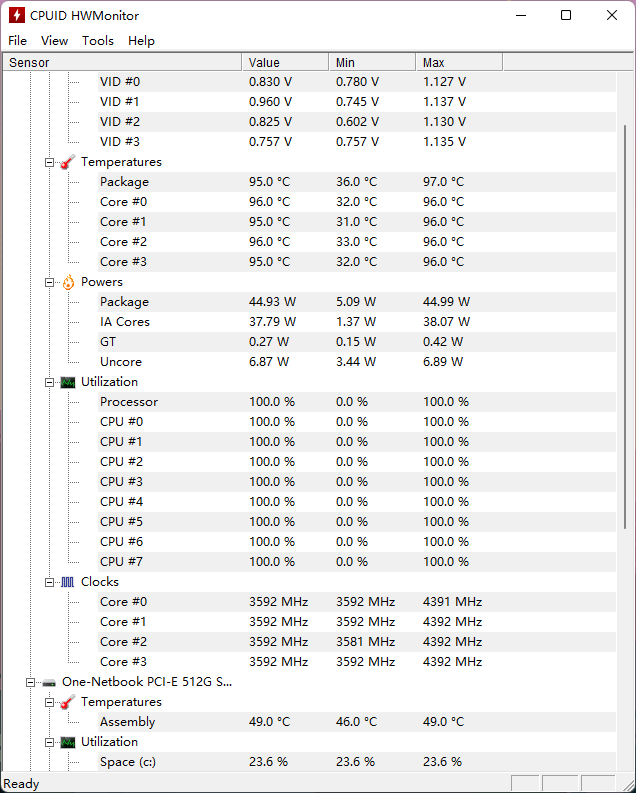

       老司机从不翻车,一次点亮,放一下极限功耗测试的温度,可以看到从官方限制最高的20W来到了惊人的45W,并且温度单位时间内不过百不降频,稳了(下图)

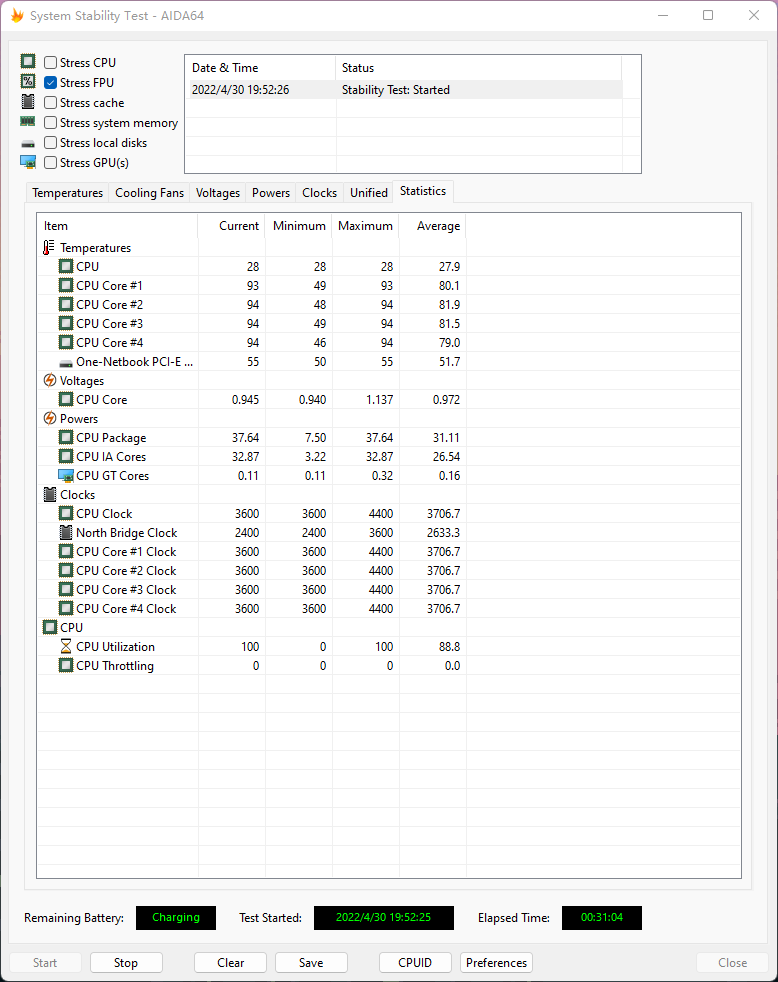

       极限测试后来一下长时间的稳定测试,半小时Aida64FPU稳定功耗37W,温度未过百(下图)


       这4K值了,平时办公看电影玩个小游戏啥的可以舒舒服服了。

···这里是分割线···

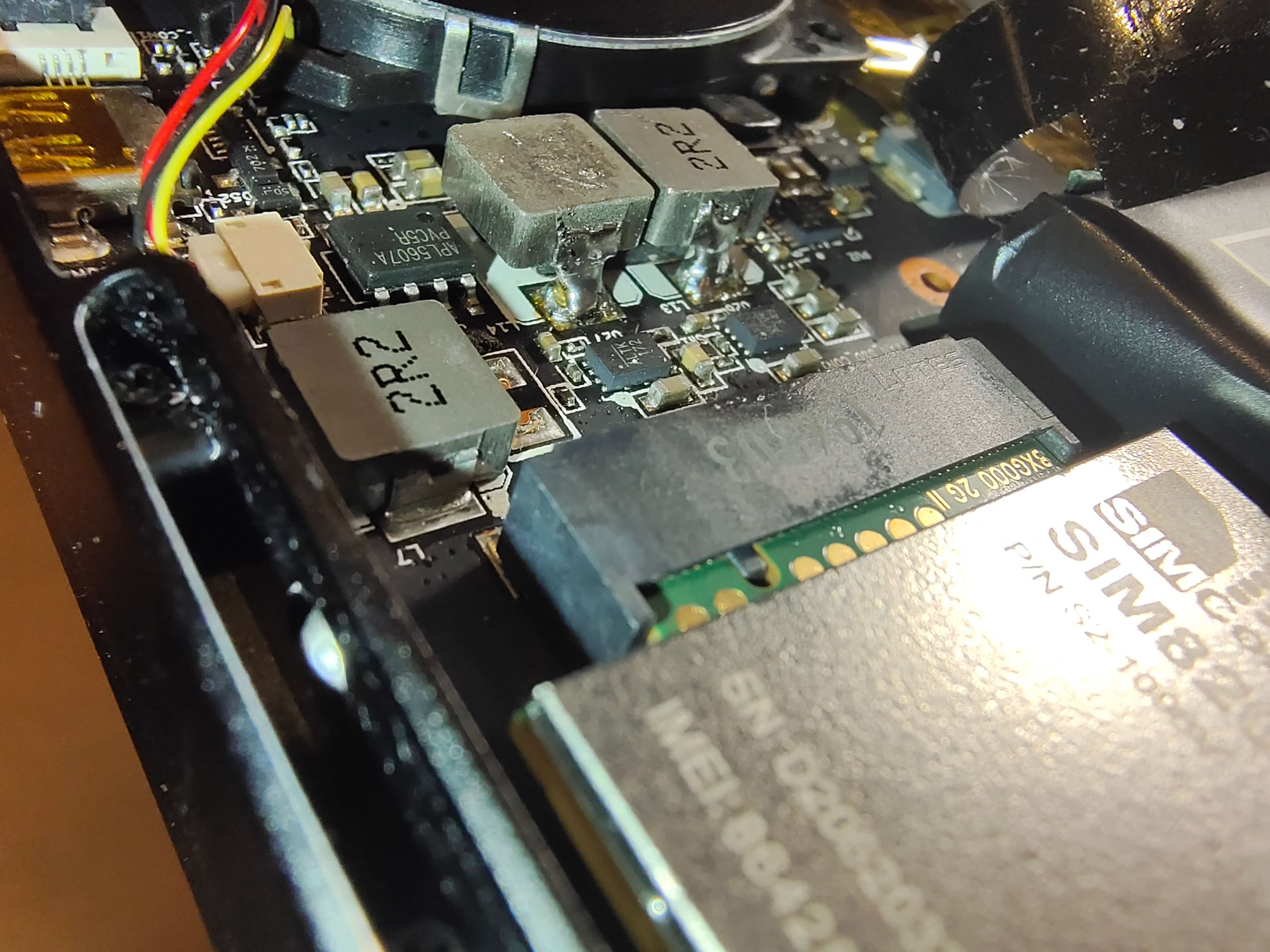

       一个小插曲,给我种草拉我入坑的坑友看我弄了这个眼馋的不行,把本本寄给我让我也给他搞套,那必须安排,一顿操作帮他换上了液金,装回去的时候发现了一丝猫腻(下图)


       这两颗电感的位置拔太对劲,一看就是被人为修过,并且维修的人貌似技术不怎地,位置苛刻用堆锡的方式来焊接,一问他说咸鱼收的,得,妥妥翻了但是没有完全翻车(咸鱼交易还是要谨慎啊XDM),毕竟这玩意位置高了会顶到防护板,自然也不能安装均热板,只能拿出祖传手艺给他弄好(下图)

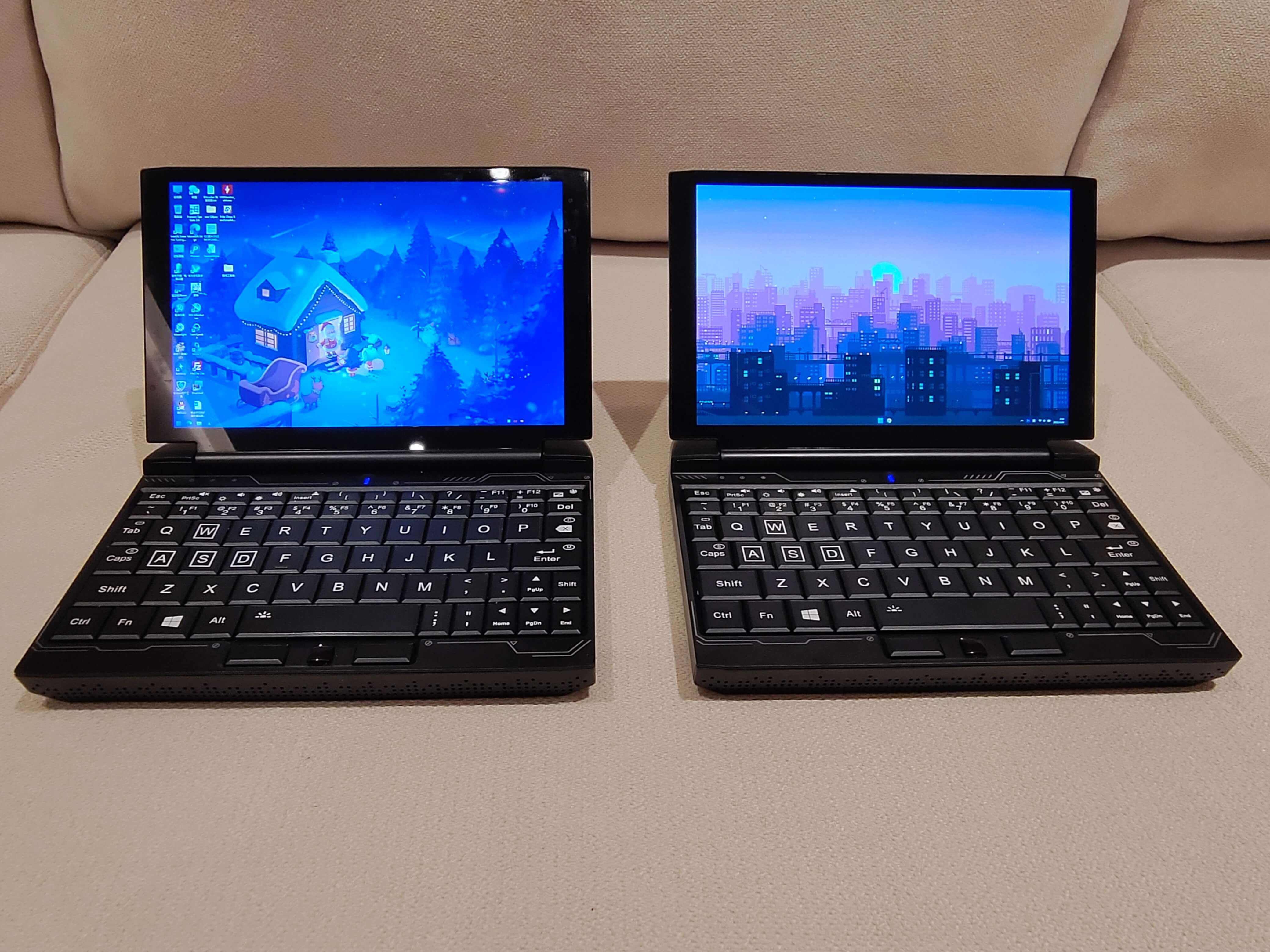

       自信装好开机,一步到位,HXD自然要来张合影了(下图)


水完结!
