之前一直想把独立的几套设备合并成一台All in One，但是由于设备占用（懒）没有去弄，后面看到那堆乱糟糟还占地方的设备实在是忍不住了（关键是交电费的时候心疼啊∠( ᐛ 」∠)＿），终于下定决心把一堆乱七八糟的设备替换成整机All in One！

    先上一张完成之前的图（耗电又乱又占地）

准备工作

 硬件部分

All in One的承载硬件

• 机箱：4盘位NAS（我没那么多数据存放，8盘位机箱平台耗电，就暂时吃灰）
• 主板：DQ77KB
• CPU：E3-1265LV2
• 内存：渣士顿8Gx2 D31600
• 主硬盘：鱼竿Sata500G
• 副硬盘：希捷酷鱼2Tx4
• 网卡：嘤特尔X520da2

网络设备

• 垃圾佬专用网吧淘汰8GE+12XE二层交换机
• SFP+直连数据线x3（两根给X520一根连主机）

 软件部分

All in One主系统及依赖

• Windows Server 2016数据中心带GUI（别问我为什么不用Hyper core，因为我懒"不会用"！）
• 系统启用Hyper-v服务器（主板要开始虚拟化支持，详细百度）
• Windows Admin Center（WEB管理端，微软最近才搞出来的玩意，BUG偏多不建议使用）

All in One子系统及自定义扩展

• 主路由系统：iKuai3.2.4
• 副路由系统：Lede2.31
• NAS系统：VFM（我的使用环境主要是SMB，加一个WEB端管理的VFM就够了）
• DNS系统：AdGuard
• 其他自定义

开始折腾

 硬件安装

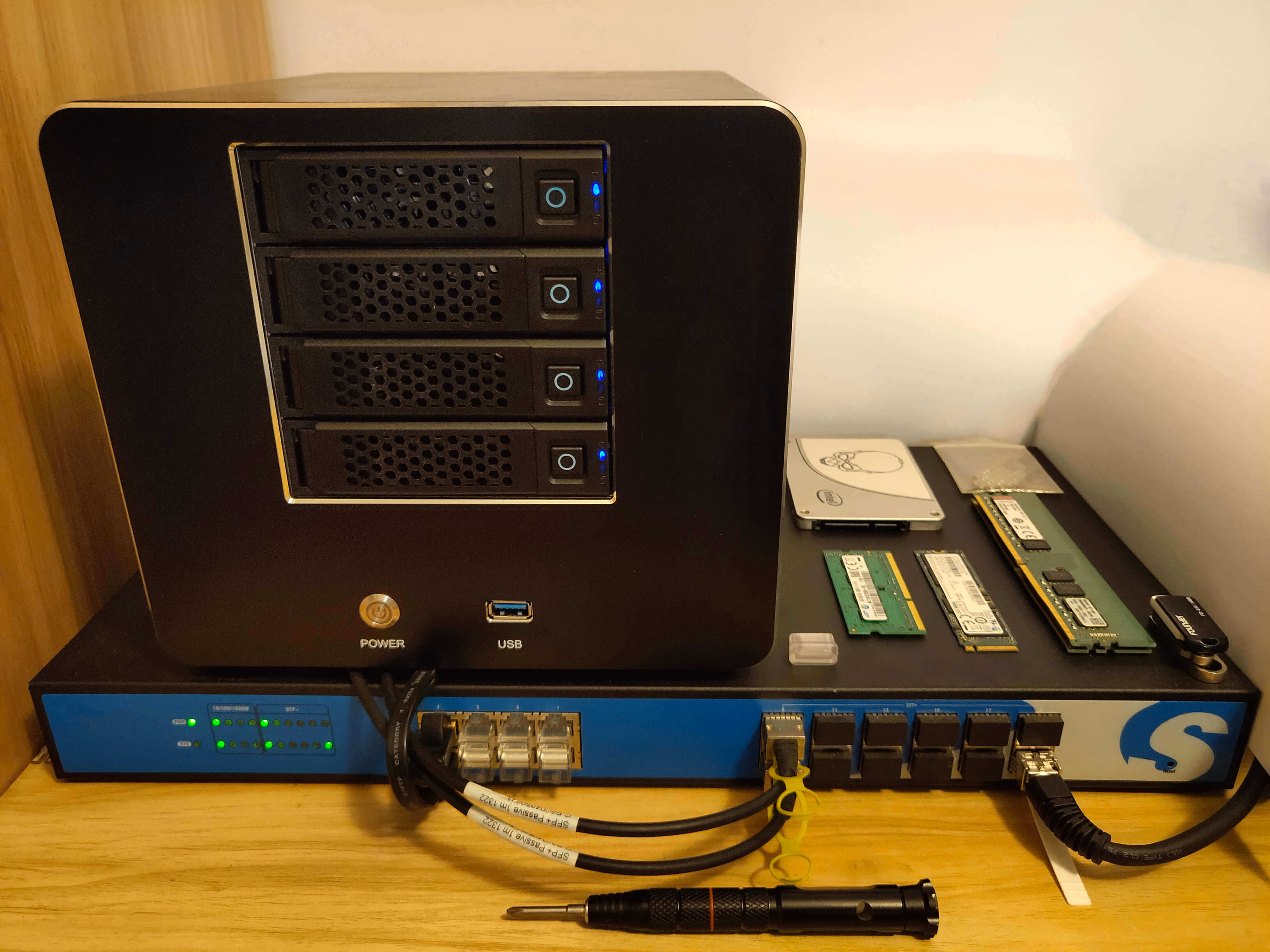

    （此处省略直接上硬件完成图，为什么没有过程？因为我没拍照！）

    桌面君与电表君表示如释重负~。

 软件安装

  宿主系统

1. Windows Server 2016宿主系统与Hyperv的安装（这里省略吧，也没有什么可注意的地方，就正常安装）。

2. Hyperv的虚拟交换机配置（下图）。

       创建外部虚拟交换机 。





       为外部虚拟交换机选择网卡 。





3. 物理网口2为服务器网口，走Vlan划分的Lan口即可。

4. 磁盘管理创建带区卷（RAID0，这是个人设置，也可以将磁盘自由分配），建立SMB文件夹并分配权限。

5. 安装Windows Admin Center并配置SSL证书。




          数据可视化还是非常直观的，功能也完全能够代替GUI（CORE系统用这个是真的不错，占内存少，虽然Hyperv core已经是了，谁让咱们菜呢）。

  爱快主路由

1. Hyperv的网卡配置（Vlan）。


       将刚刚创建的虚拟网卡分配给iKuai，注意，这里只展示了一张图片（还是因为懒），实际使用Vlan需要给iKuai添加两张虚拟网卡（同一张网卡添加两次，填写不同的Vlanid）。




       然后在网卡的高级功能里面开启MAC欺骗（别问为什么，做就是了）。




2. 虚拟网卡配置好之后进入iKuai的控制台，将配置的两张虚拟网卡分别分以Wan口与Lan口，然后就是日常设置。
3. 以Lede做旁路网关分流数据，DHCP服务器需要设置网关地址为Lede的Lan口地址，DNS地址为DNS服务器的Lan口地址。

  Lede副路由

1. Hyperv的网卡配置（Vlan）。


       跟iKuai主路由不同，Lede我作为旁路路由使用，只需要添加一张虚拟网卡就可以，Vlanid需要跟iKuai的vlanid处于同一个Lan口，然后就是日常设置。

2. Lede需要关闭DHCP服务器 ，Lan口网关设置为iKuai的Lan口地址。

  DNS服务器

1. Hyperv的网卡配置（Vlan）。


       这里同上Lede的设置，因为都是走旁路。

  VFM

         正常创建WEB服务器，并连接到SMB，其他没什么重点。

  大概的网络拓扑图

正式使用

 秀图Time

  搭建完成后正常待机使用的样子及功耗

    （中低负载情况下所有平台“aio+交换机+光猫+AP”大概70W左右的功耗，前平台大概150~200W，电表倒转成就已达成20%）。

  主路由性能

    千兆下行CPU占用在20%左右（为什么速度这么快？因为多播）。

  副路由性能（应该是板凳材质吧）

  SMB传输性能

    VHDx连接SMB传输

    SMB直连传输

       博主这里是有软件安装的需要，所以VHDx走的SMB（VHDx会损失10%~20%左右的传输性能），别问Sata为什么能跑1G，因为我做了 缓存。

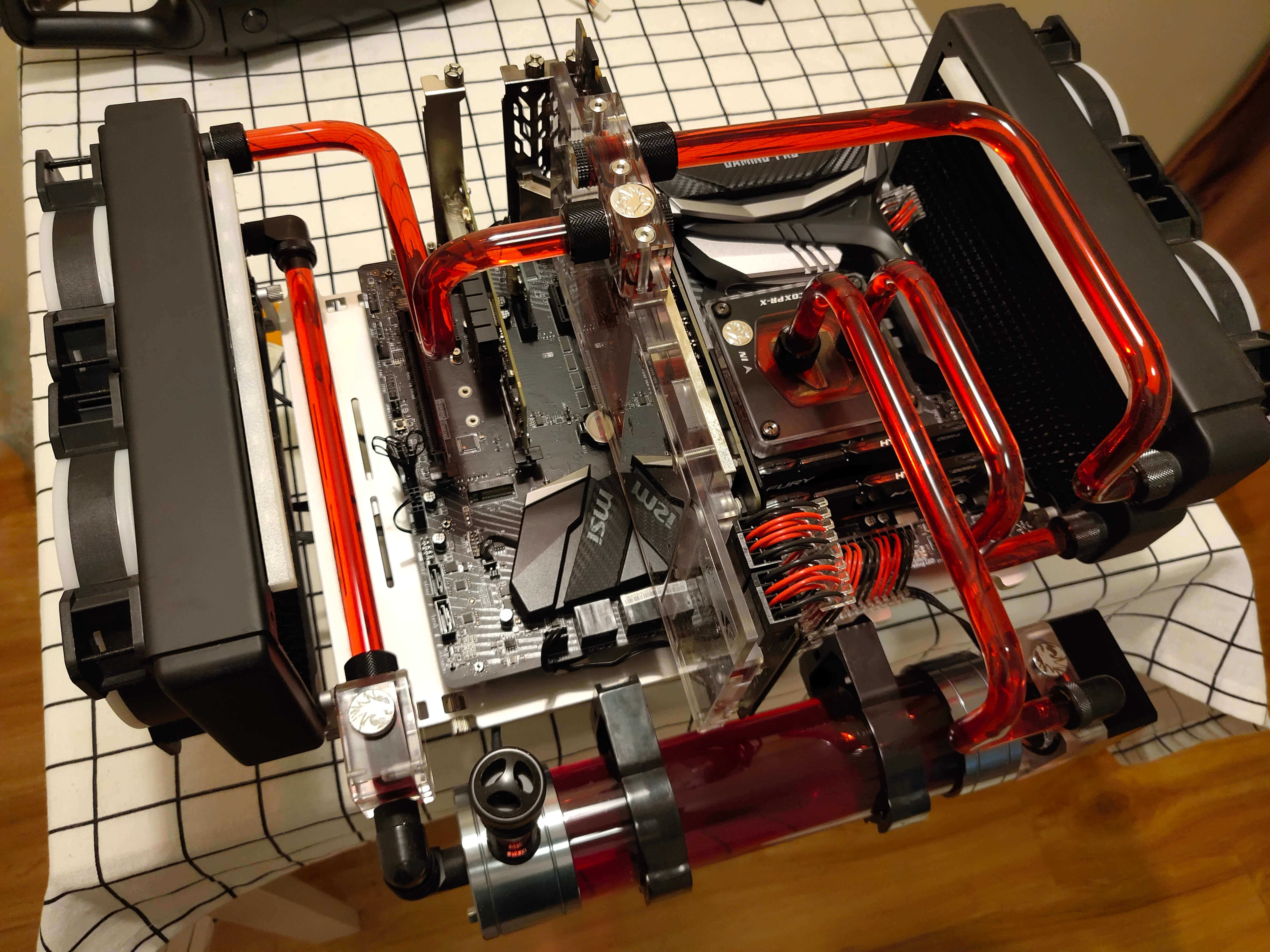

  最后放两张博主的主力机

总结（个人观点）

 平台的选用及旁路模式

       很多人觉得Hyperv非常的不好用（ 直通复杂 、不支持外部USB、性能差等等），但我这种不想敲命令就能愉快使用的人来说，hyperv yes！，虽然esxi、pve的交互也很不错啦！至于路由的选用及旁路模式嘛~萝卜白菜各有所爱，对于个人及家庭来说，只要能满足使用基本差别都不大。

 All in One的一些小问题

       这篇文章时间线比较近，但是这次折腾已经有一段时间了。作为多功能集一机，很多人觉得容灾处理方面不太方便，博主使用这么久发表一下个人观点。第一、一机运行多任务确实不能使用太差及兼容性不好的硬件平台、第二、尽量分离主副任务的相关性。第三、买个UPS。
