玩点新玩意!【Aifly-TC425】超小超轻超长续航暴力2.5寸圈圈FPV穿越机!

2023 年 08 月 06 日 • 已有 2409 位小伙伴来看过 • Ai Say,折腾,硬件

       好久不见,又搞了点新玩意,莫名入了穿越机坑,一言自组,不如真自组,干脆自己做个好玩好飞耐炸的圈圈机架吧!可能有一点疑问为什么要自己做?因为我菜啊,买的机架炸坏无数个了,虽然几十块钱一个不贵,但是炸的多了就贵了,主要还是坏了之后提控回家影响心情!于是萌生出了一个想法,自己做个既小巧又好飞还耐炸哪里都能飞的万金油穿越机架吧!

       制作过程过程省略一万字······快进到推荐配置及安装说明!PS:表格内容可左右滑动,右侧有文章树可点击快速浏览!

···这里是分割线···

一、各种视频包(若未加载出视频F5刷新页面)

逐步更新

···这里是分割线···

二、介绍与参考配置及PID调试

1、套机与参考配置及介绍

/配置一配置二配置三代组
机架Aifly-TC425

















PID
电控JHEMCU-F405AIO-40A
电机1303.5-5500KV
桨叶Gemfan2512(透灰)
图传O3(裸装)
排线6CM摄像头同轴线
镜头-
天线铜管猪尾巴
GPS
BB响9042-3V
电池
螺丝标准10.9级螺丝
接收机DJIELRS2.4GTBS-NANO-SE
打印件圈圈、镜头保护套;GPS快拆主座及装饰;(TPU透明)
起飞重量≈165G(不含打印件)
最高速度≈140KM/H(无风)
续航≈4~9分钟
价格2199.002288.002399.00299.00
一、限时福利飞友套机免装机调试服务费,且套机O3提供正常的原厂非人为质保!
/配置一配置二配置三代组
机架Aifly-TC425

















PID
电控MAMBAMK4-F740AIO-40A(基础版无WiFi调参)
电机1303.5-5500KV
桨叶Gemfan2512(透灰)
图传O3(裸装)
排线6CM摄像头同轴线
镜头UV保护镜
天线铜管猪尾巴
GPS北天9代黑板高性能BK122
BB响9042-3V
电池4S-600Mah-120C-LIHV-55G电池*1
螺丝全机TC4钛合金螺丝(M2-4*8+M2-6*10+M2-8*2)
接收机DJIELRS2.4GTBS-NANO-SE
打印件圈圈、镜头保护套;GPS快拆主座及装饰;(TPU透明)
起飞重量≈165G(不含打印件)
最高速度≈140KM/H(无风)
续航≈5~10分钟
价格2799.002888.002999.00299.00
一、上方配置可套用下方PID滤波设置,套用后飞行30秒看噪声,若与噪声图大致即可;
二、限时福利飞友套机免装机调试服务费,且套机O3提供正常的原厂非人为质保!
/推荐配置一推荐配置二推荐配置三
电控F411、F405-20A/30A/40AF405、F722-40AF722、F745-40A
电机1202.5-6000KV1203-5500KV1303.5-5500KV
桨叶Gemfan2512(透灰)
图传模拟Or数字(可以非裸O3)蜗牛、Vista、裸O3
接收机-
天线棒棒糖Or猪尾巴猪尾巴
GPS选择性安装(建议BK122)
BB响9042-3V(可点击文字直达淘宝购买)
电池建议50~55G重量的450~600Mah容量电池
用途长续航练习电影式飞行竞速、花飞
起飞重量≈115~190G≈120~165G≈125~170G
最高速度≈100KM/H≈120KM/H≈140KM/H
续航≈3~20分钟
区别高兼容性中兼容性低兼容性
以上配置非绝对,参考数据为理想情况值,可自由组合,非表中配置需自行探索组合;
兼容性取决于电机与桨叶高度;起飞重量取决于电控、图传、电池等等的组合搭配;续航受起飞重量、电池容量、飞行方式等等影响;
描述参数
机架材质TC4钛合金
机架尺寸长宽14.4CM高3CM(不含电池及突出部件)
机架轴距102MM
机架重量含圈32G,不含圈16G
板材厚度上下板1.5MM,圈圈2MM等效碳板4-5MM
空间高度AIO层:9~11.5MM,图传层:15~17.5MM
机架定位竞速、花飞、拍摄
动力等级4S-Lihv
挂载支持80G<物品或运动相机
图传支持16、20、25.5孔距模拟及数字
电设支持25.5孔距AIO,16、20孔距飞塔
电机支持1202.5、1203、1204、1303、1303.5
实名支持每台机架都有唯一SN码可UOM实名备案合法飞行
GPS支持BK122同等级尺寸
电机安装孔距直径9MM
最大桨叶尺寸2.56英寸等效65MM
机架安装难度★★★☆☆

2、PID与滤波调试

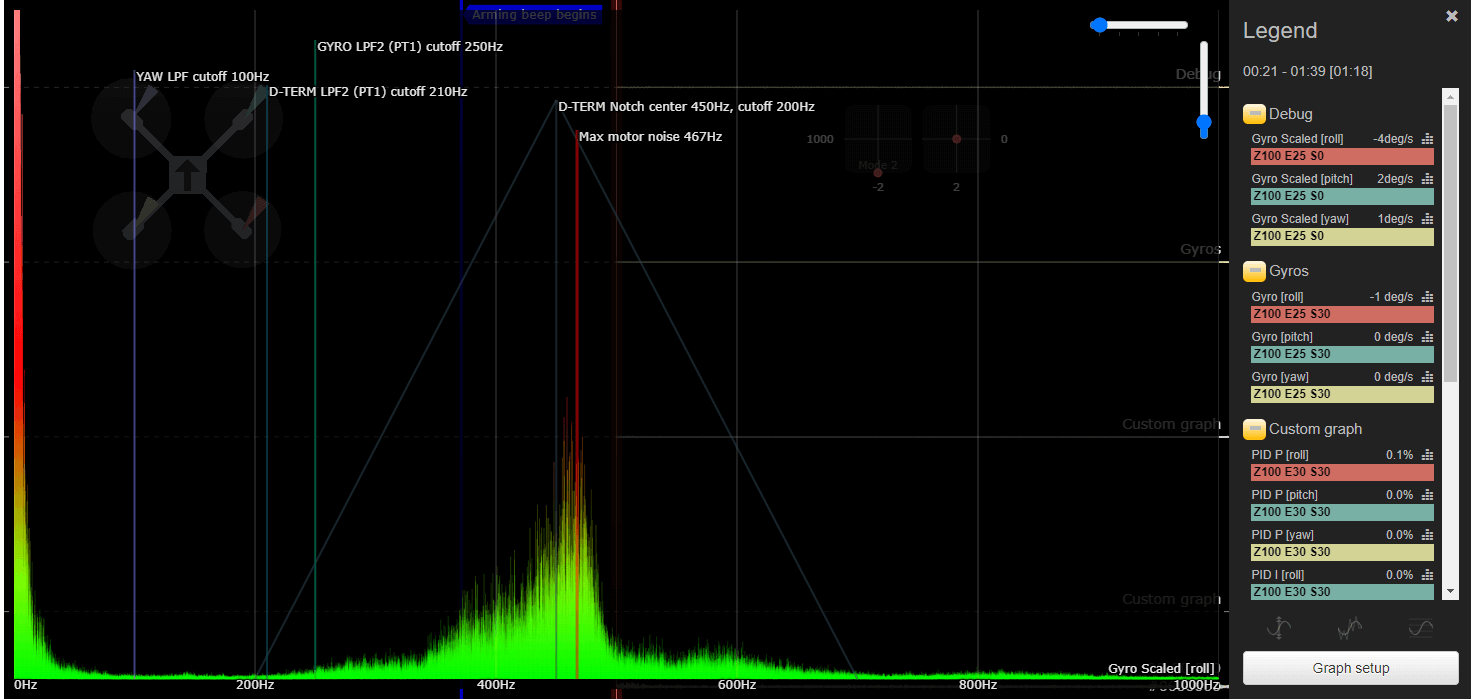

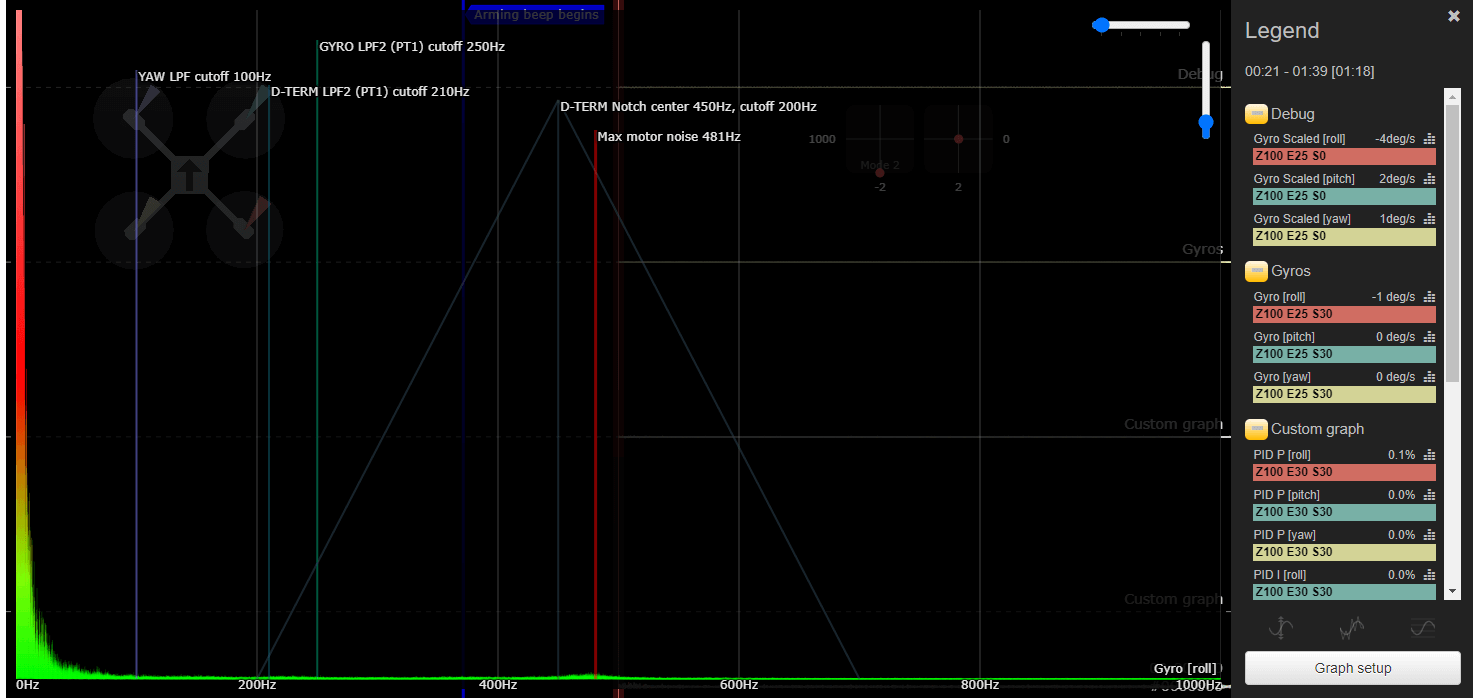

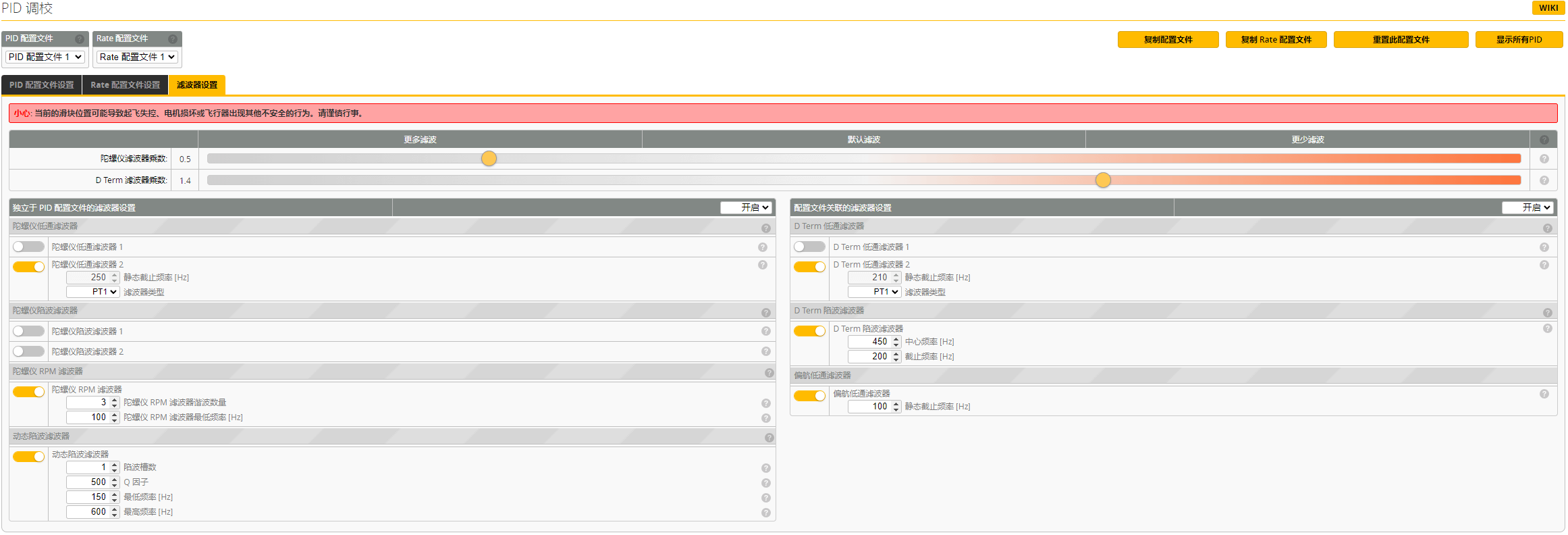

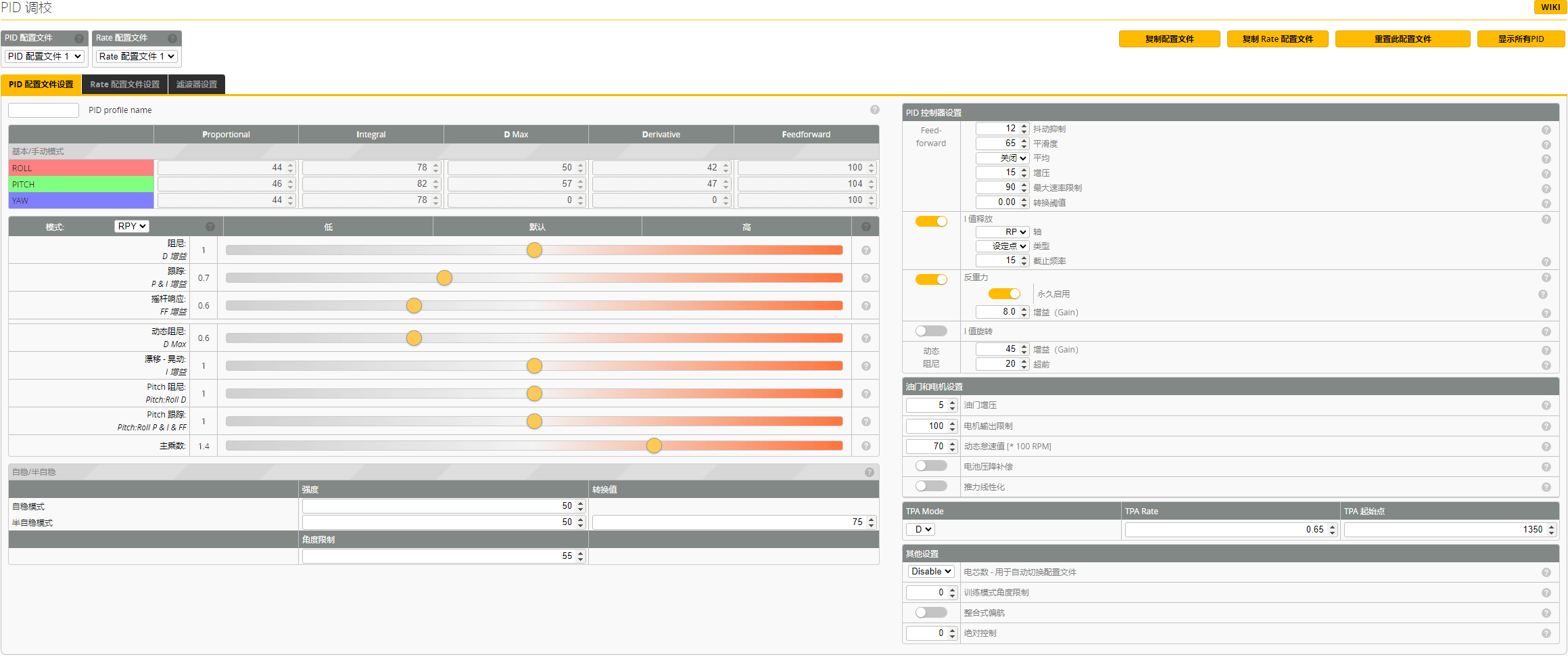

       上方图一图二PID及滤波使用配置:MK4F740AIO、裸O3、裸O3镜头(镜头裸装套件由FLYWOO赞助)、1303.5-5500KV、Gemfan2512(透灰)、BK122GPS、3V有源BB响、双铜管猪尾巴、无接收机、600Mah电池;起飞重量≈165G(含打印件);

       注意:上方图一图二展示的PID与滤波若在相同配置下,则为适合绝大多数玩家的值,除此以外相关设置会因每个人装机配置、装机手法、起飞重量的不同有所差异,此差异足以解锁升天烧毁电调电机,不同配置上方图一图二内容仅能作为大致方向参考,并且需将主乘数与滤波拉回1,非大疆控的RC平滑度需要自行调整!挂载物品或运动相机需要自行调整PID及滤波,提供的数据无法参考!滑块向右拉前必须先看噪声再调整!必须先看噪声再调整!必须先看噪声再调整!切记没看噪声前不能直接套用!没看噪声前不能直接套用!没看噪声前不能直接套用!

···这里是分割线···

三、机架电子说明书

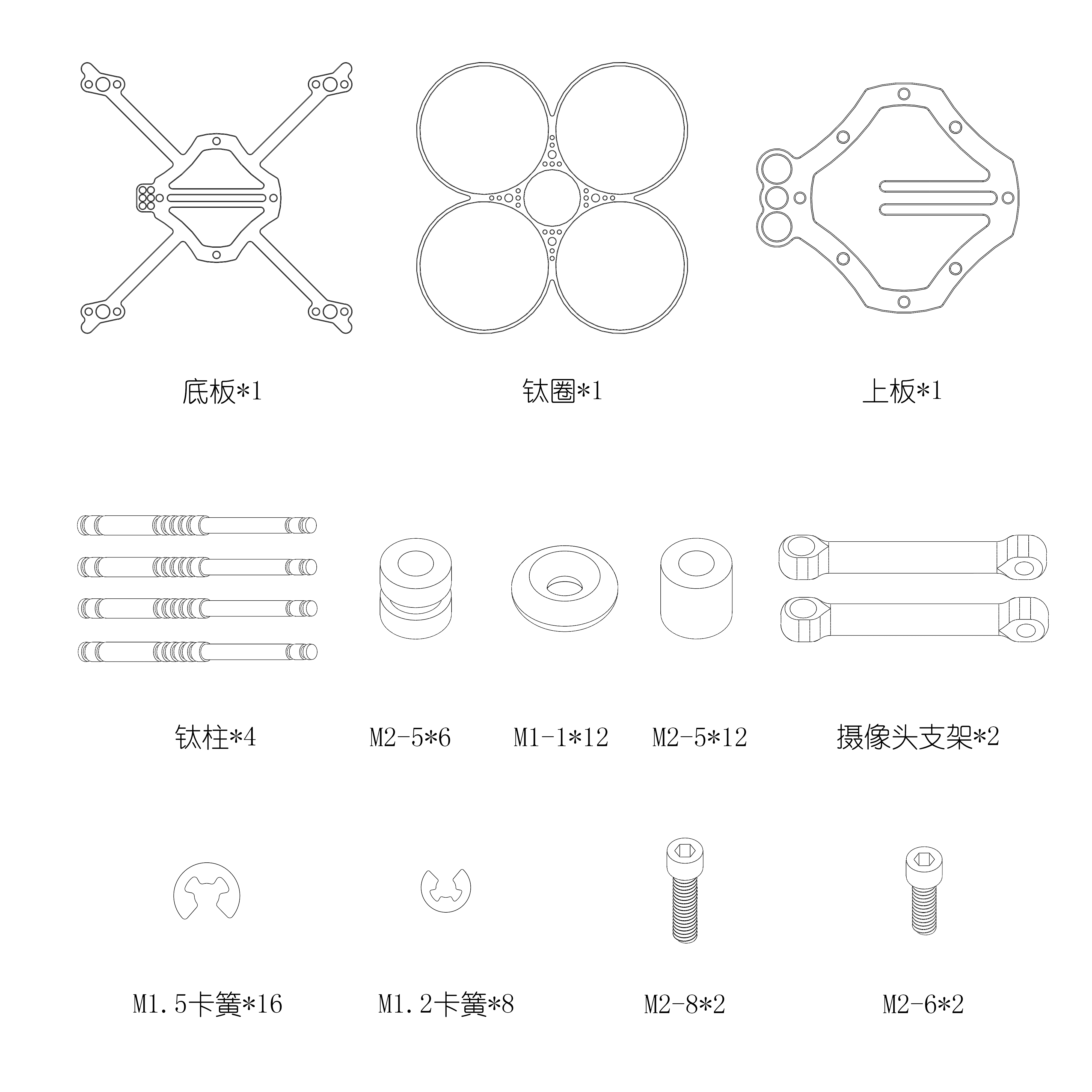

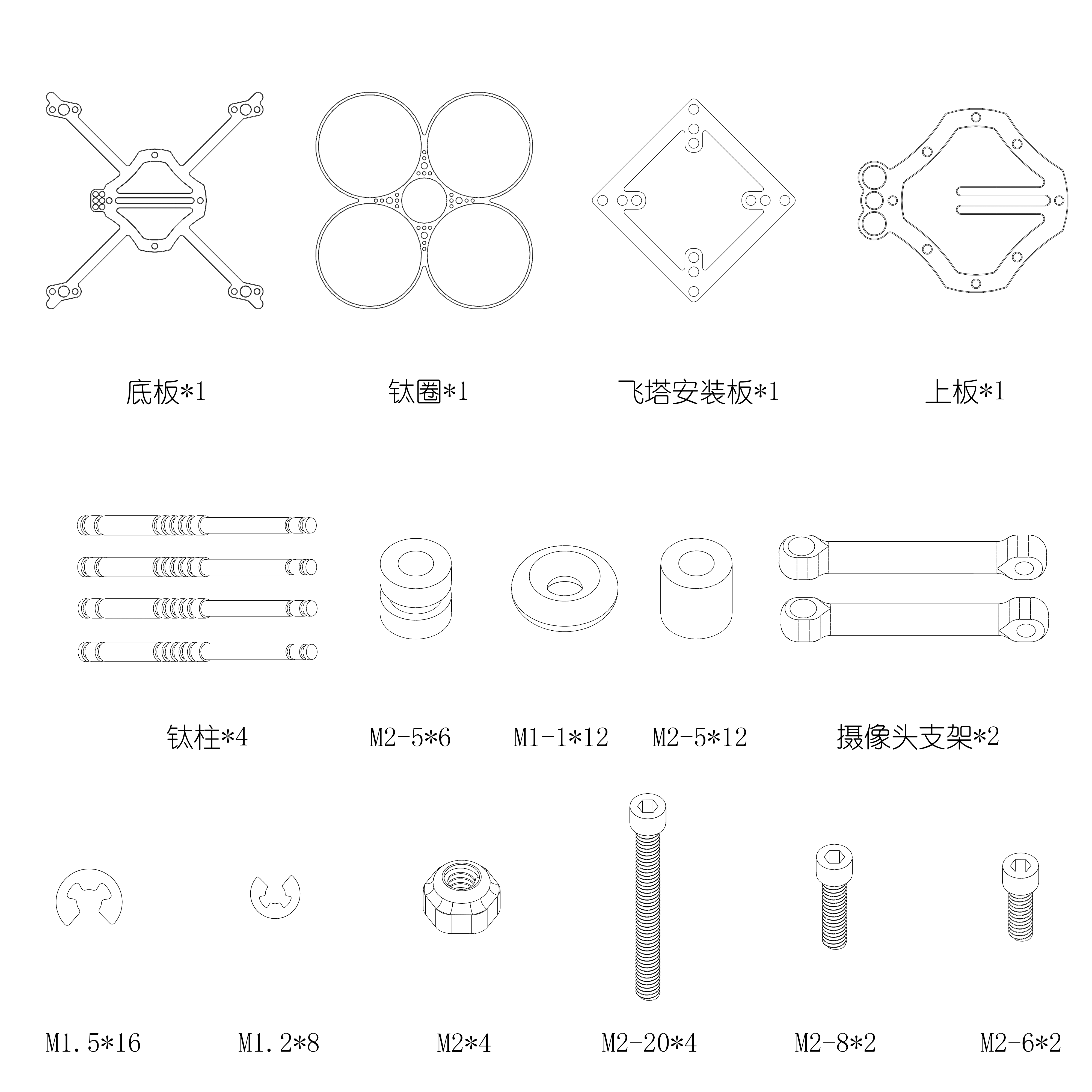

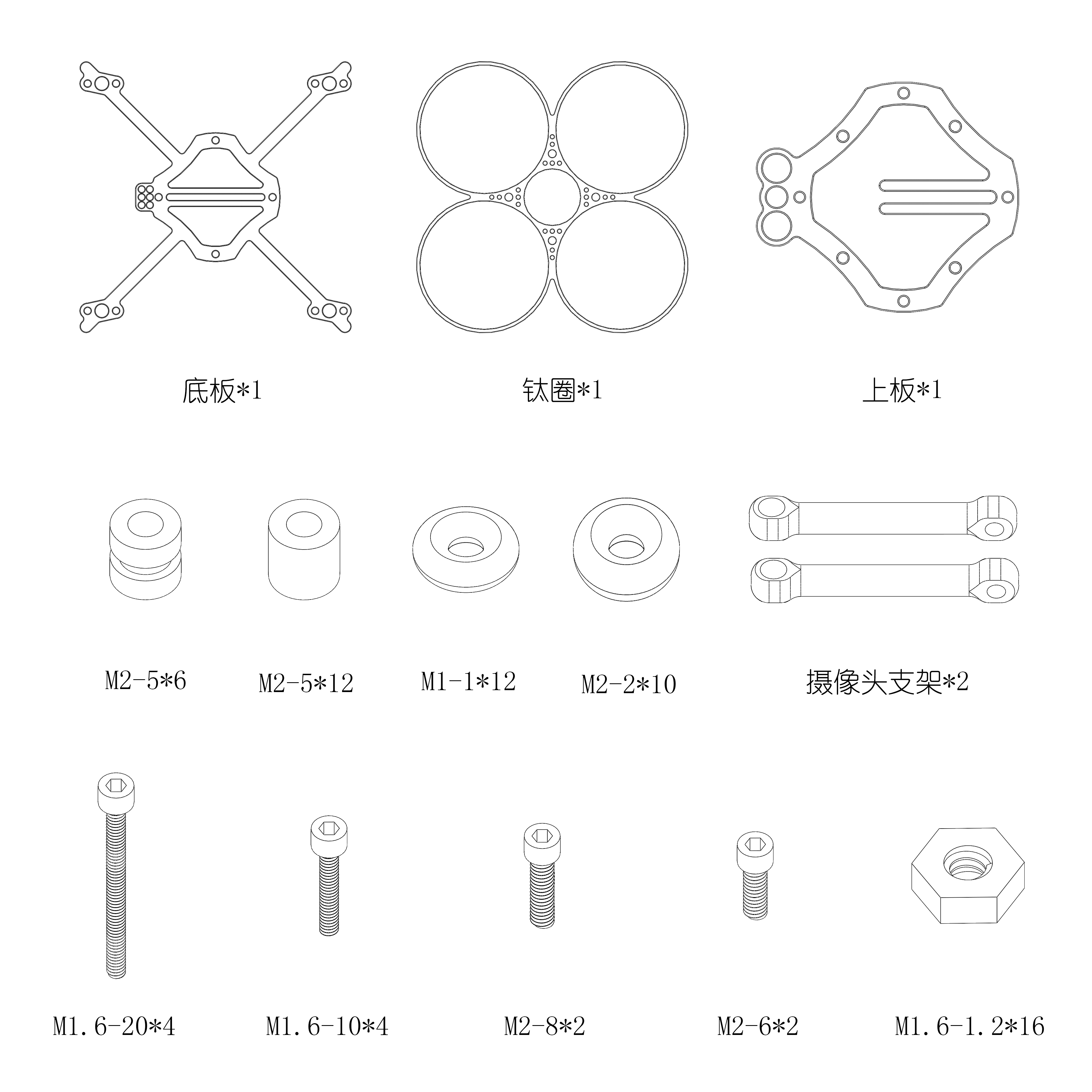

收货配件清单

点击展开配件清单列表!

/名称规格数量
1钛底板TC41
2钛圈TC41
3钛上板TC41
4钛柱TC44
5钛摄像头支架TC42
6钛飞塔转接板TC41
7螺丝M1.6-204
8螺丝M1.6-104
9螺丝M2-164
10螺丝M2-82
11螺丝M2-62
12防松螺帽M24
13螺帽M1.6-1.216
14硅胶垫片OM2-28
15硅胶垫片OM1-112
16卡簧M1.516
17卡簧M1.28
18金属垫片M2-0.34
19H型减震柱HM2-56
20O型减震柱OM2-512
21电池防滑贴2MM1
22电池绑带1*14CM1

沟通沟流群

···这里是分割线···

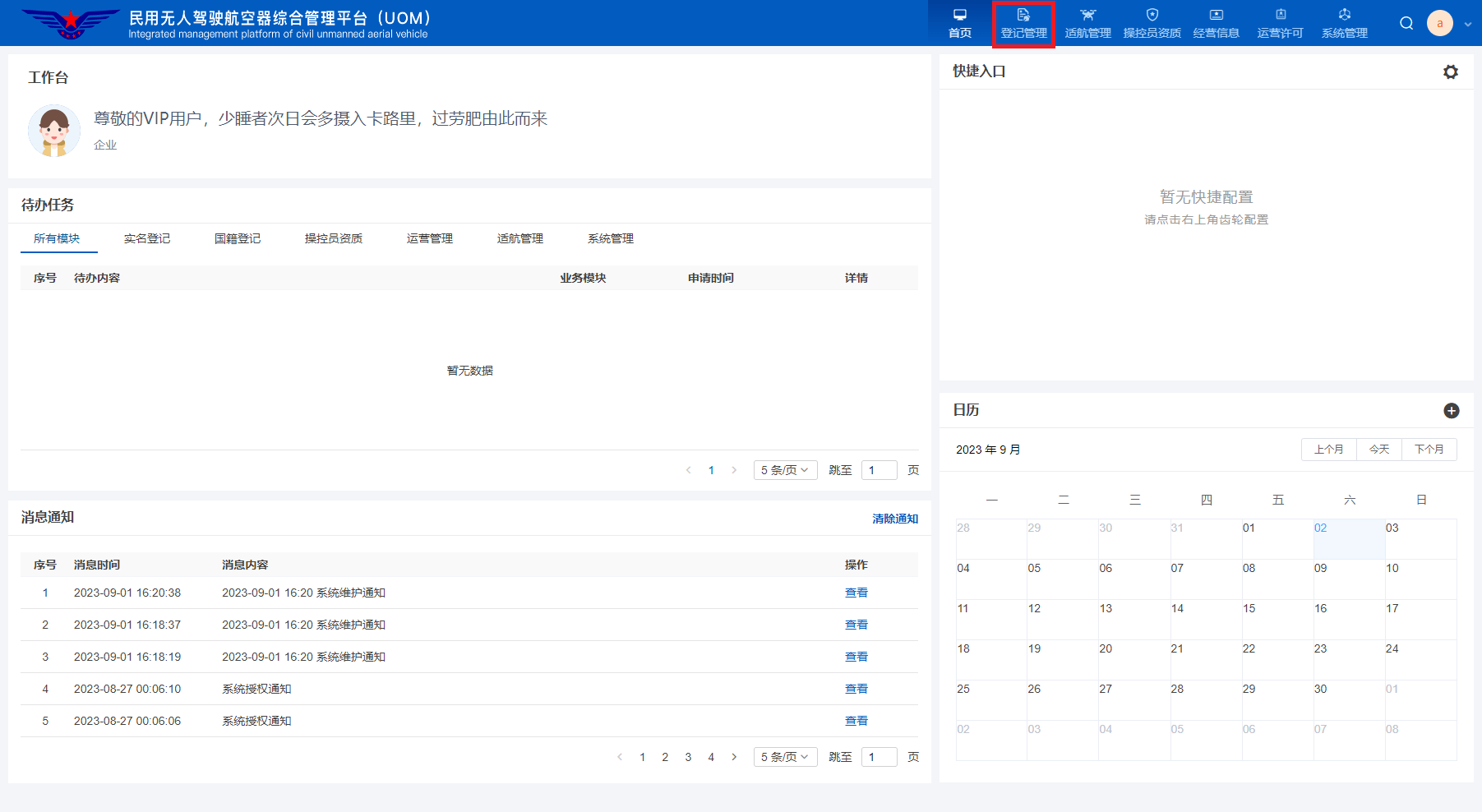

1、机架实名登记流程

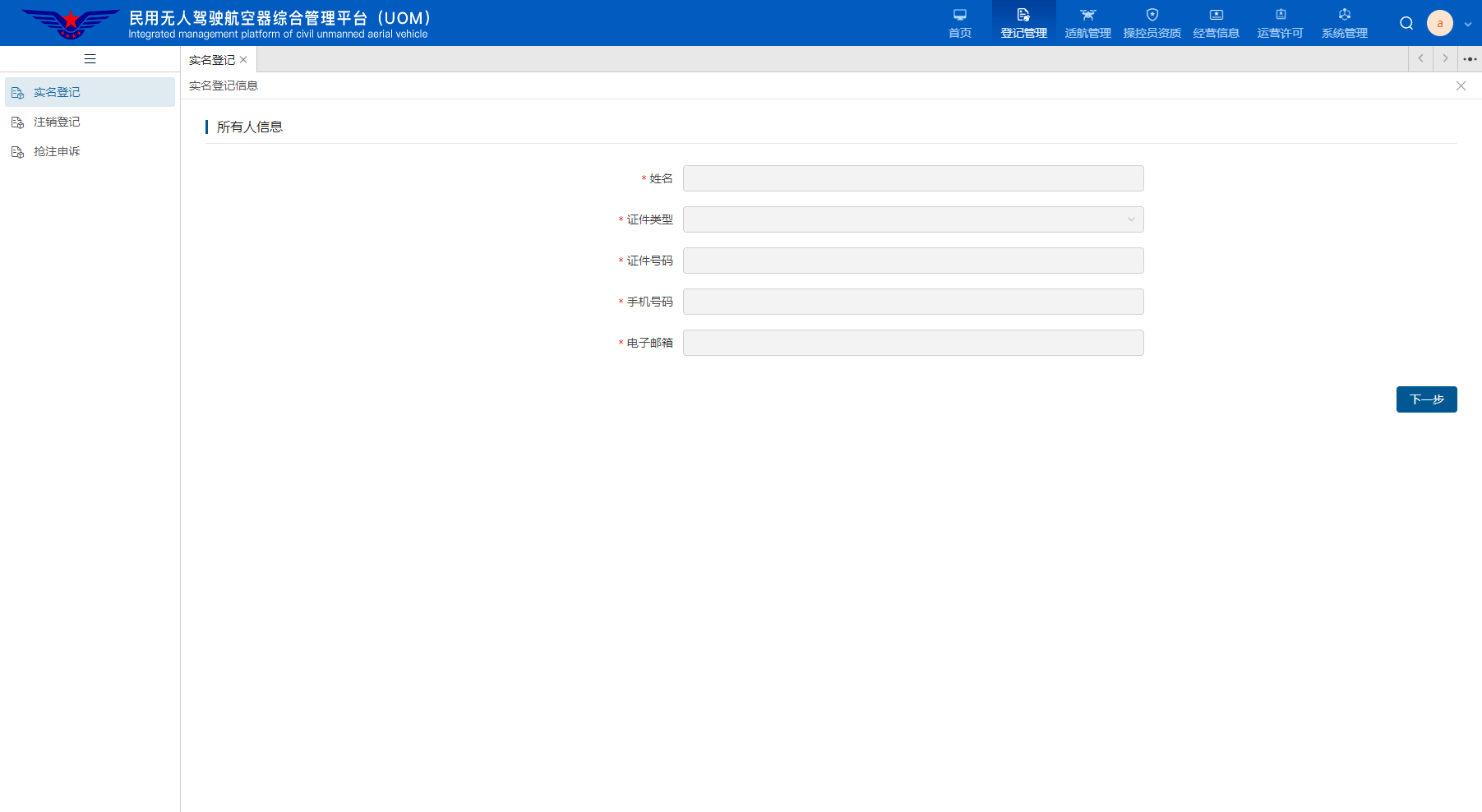

打开UOM官网登陆或注册一个账号!

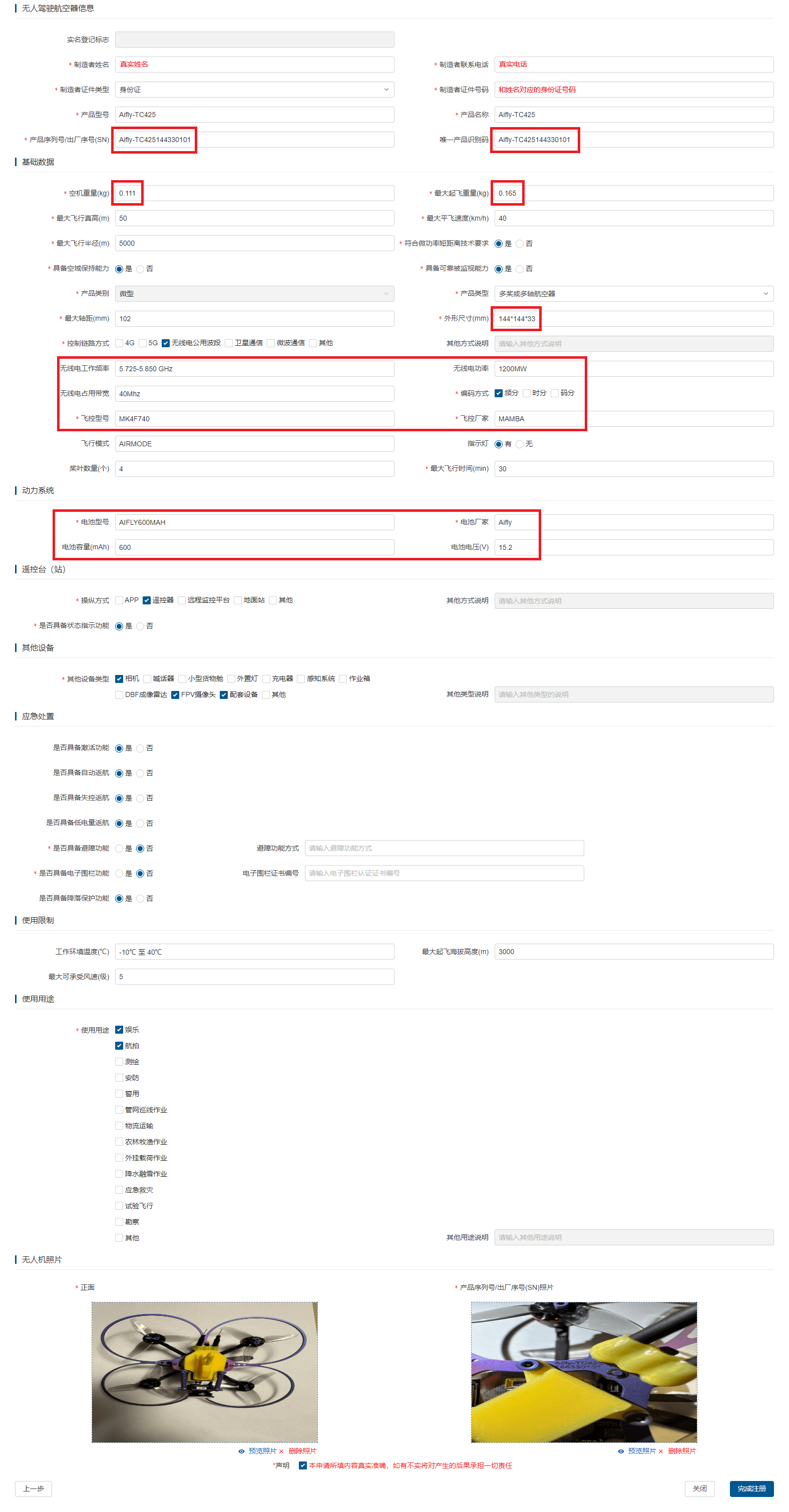

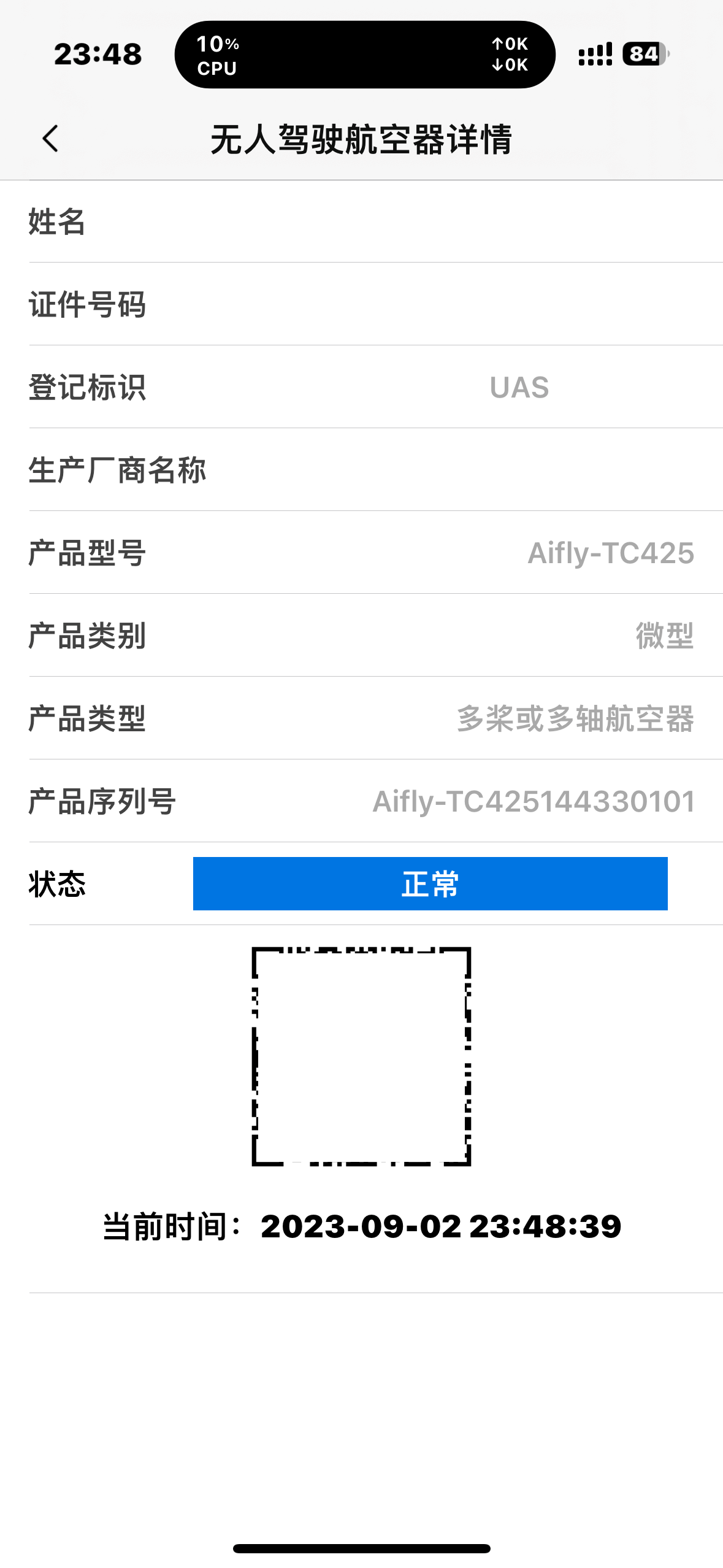

红框内为可变动信息,根据自己的真实情况与信息填写,一定要真实!其余内容为参考内容,可照搬填写!机架唯一SN码在上板左上方位置,用手机微焦拍摄上传!

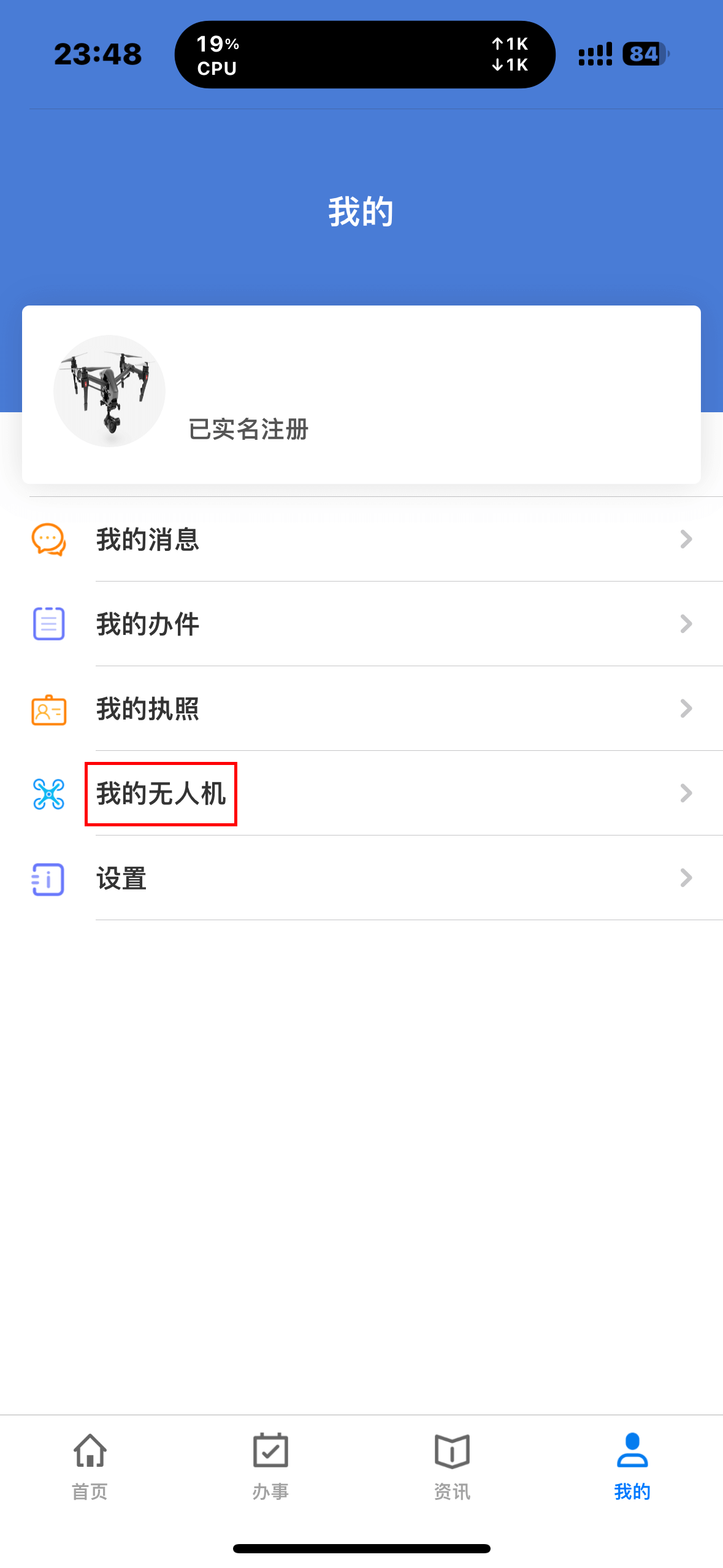

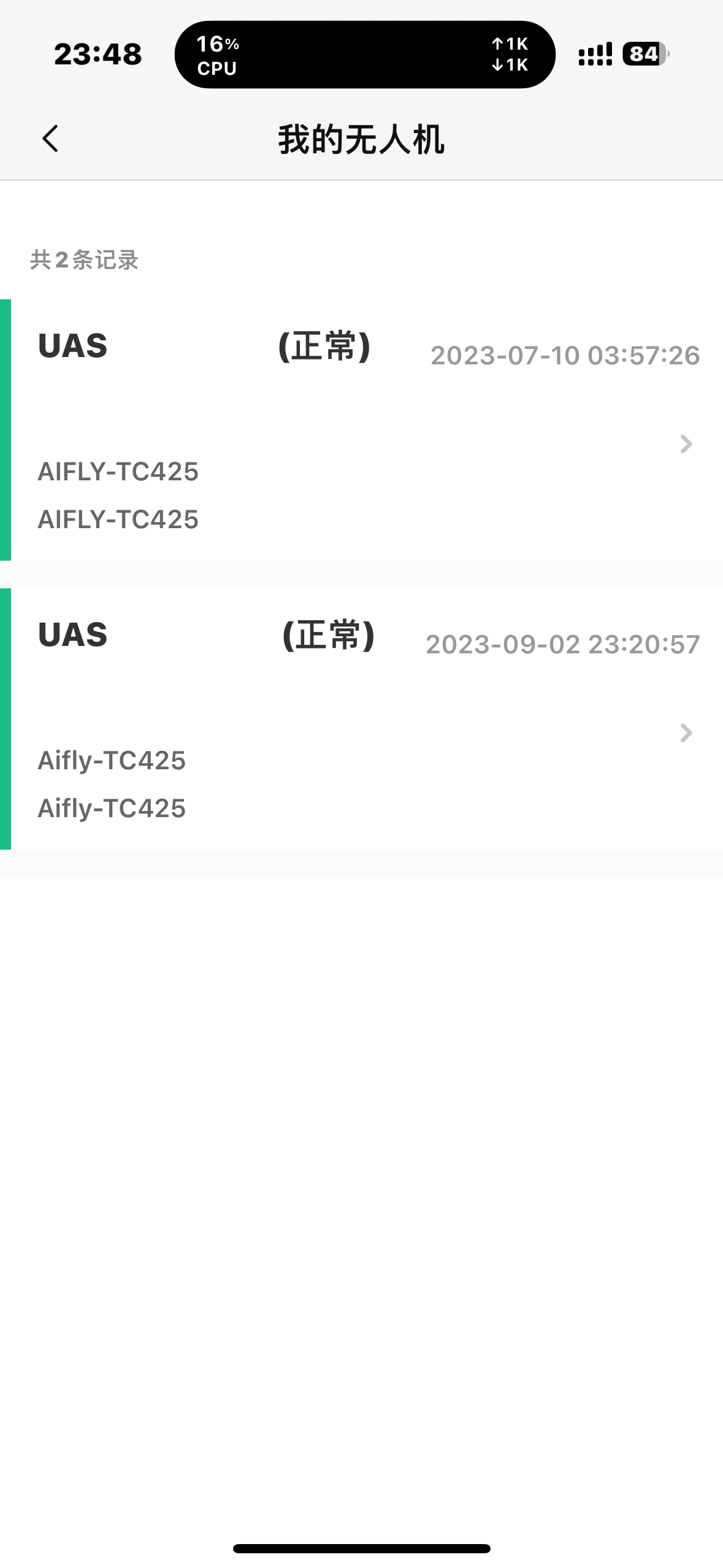

手机可下载UOM应用程序,登录注册的账号可随时查看或向执法者提供飞机实名信息!


2、机架上色流程

编辑中
编辑中

阅前注意:
    1、下方罗列了三种机架的安装方式,所需零配件包装内均有附送,但受限于不同的电设选择适合安装的方式也不同,最主要影响安装方式的是电机与桨叶的高度!
    2、安装步骤内若有遗漏或未标注赠送的额外配件,请自行根据装机需要进行安装!
    3、说明书仅展示了必要的安装环节,安装顺序与方向不绝对,可以自行尝试合理的装机顺序与方向!

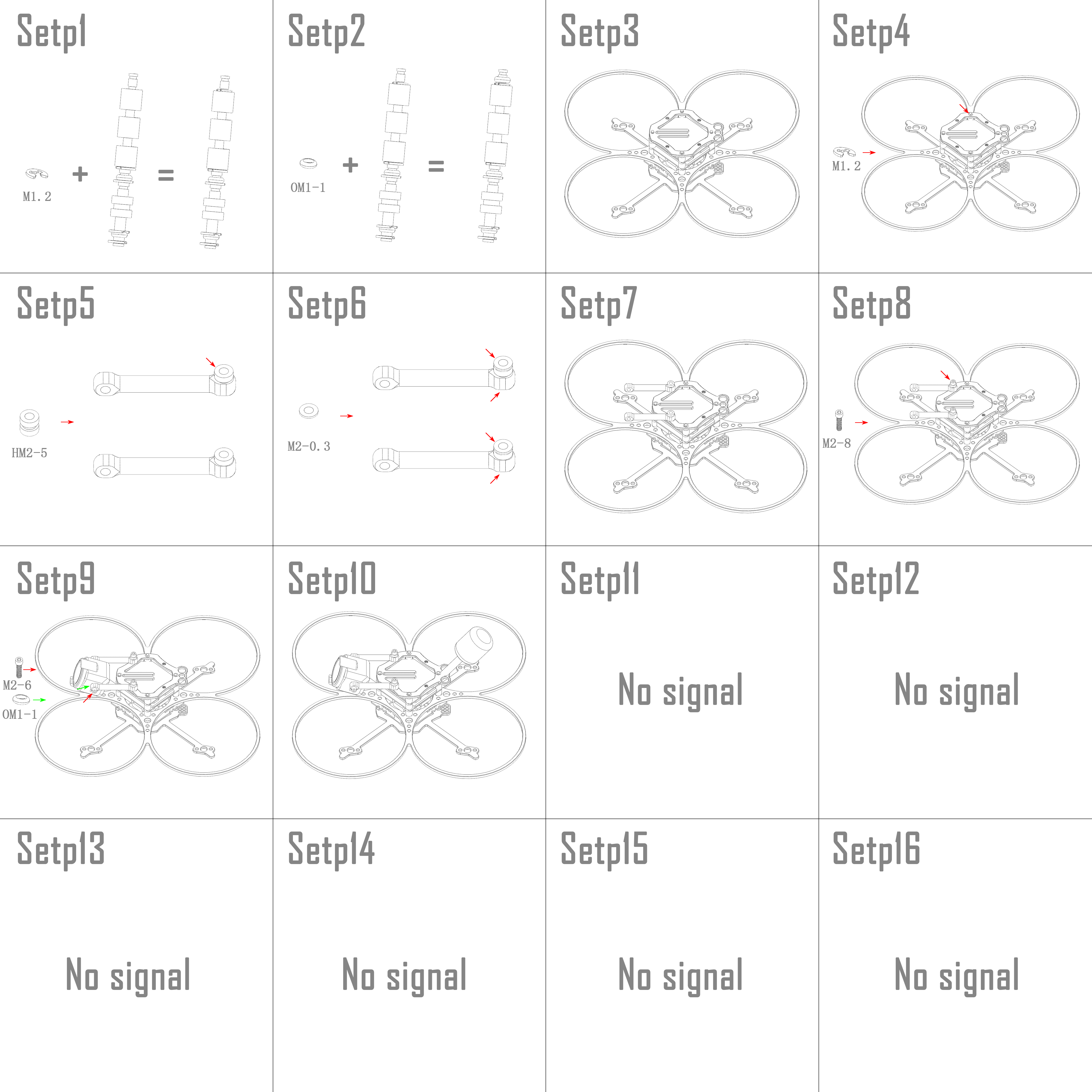

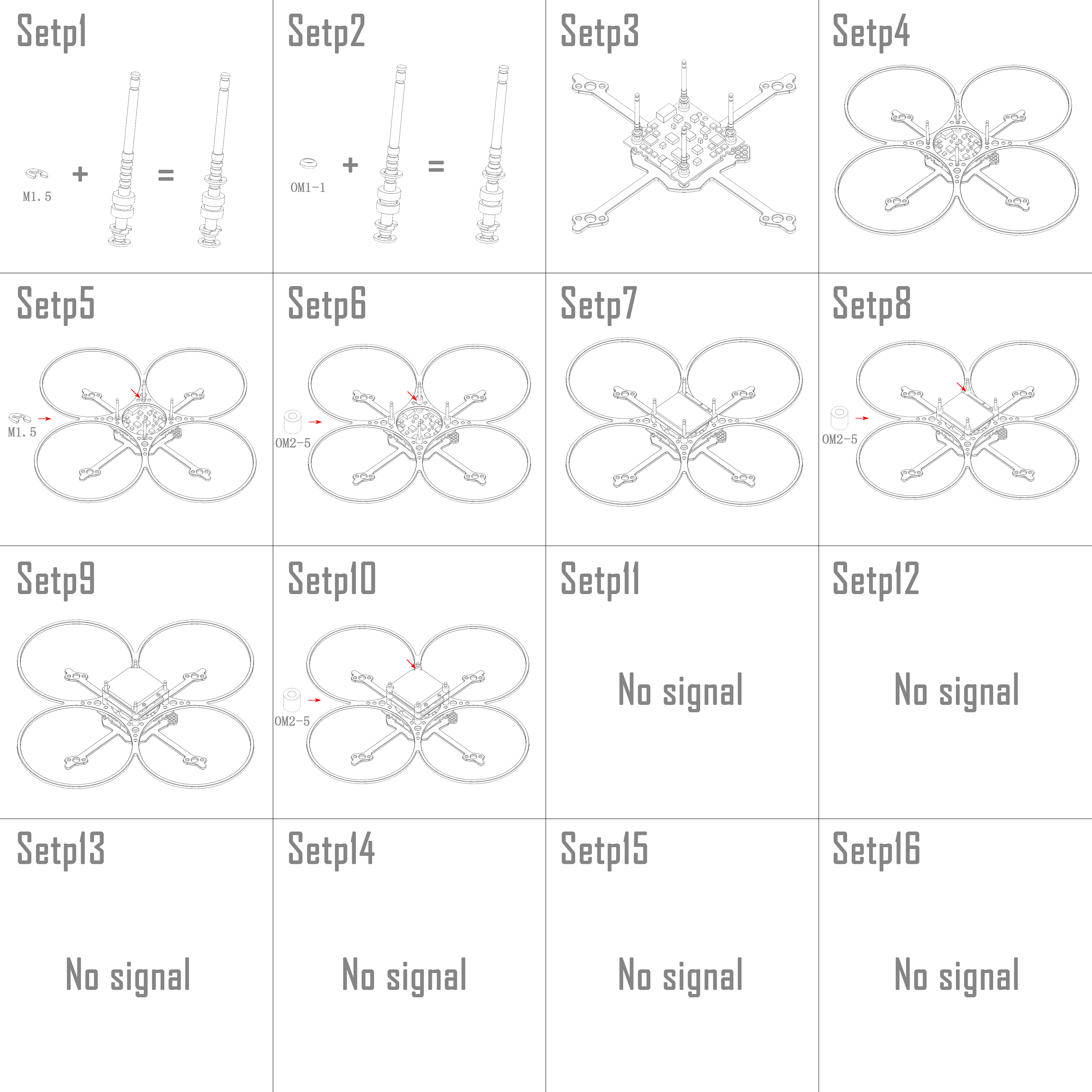

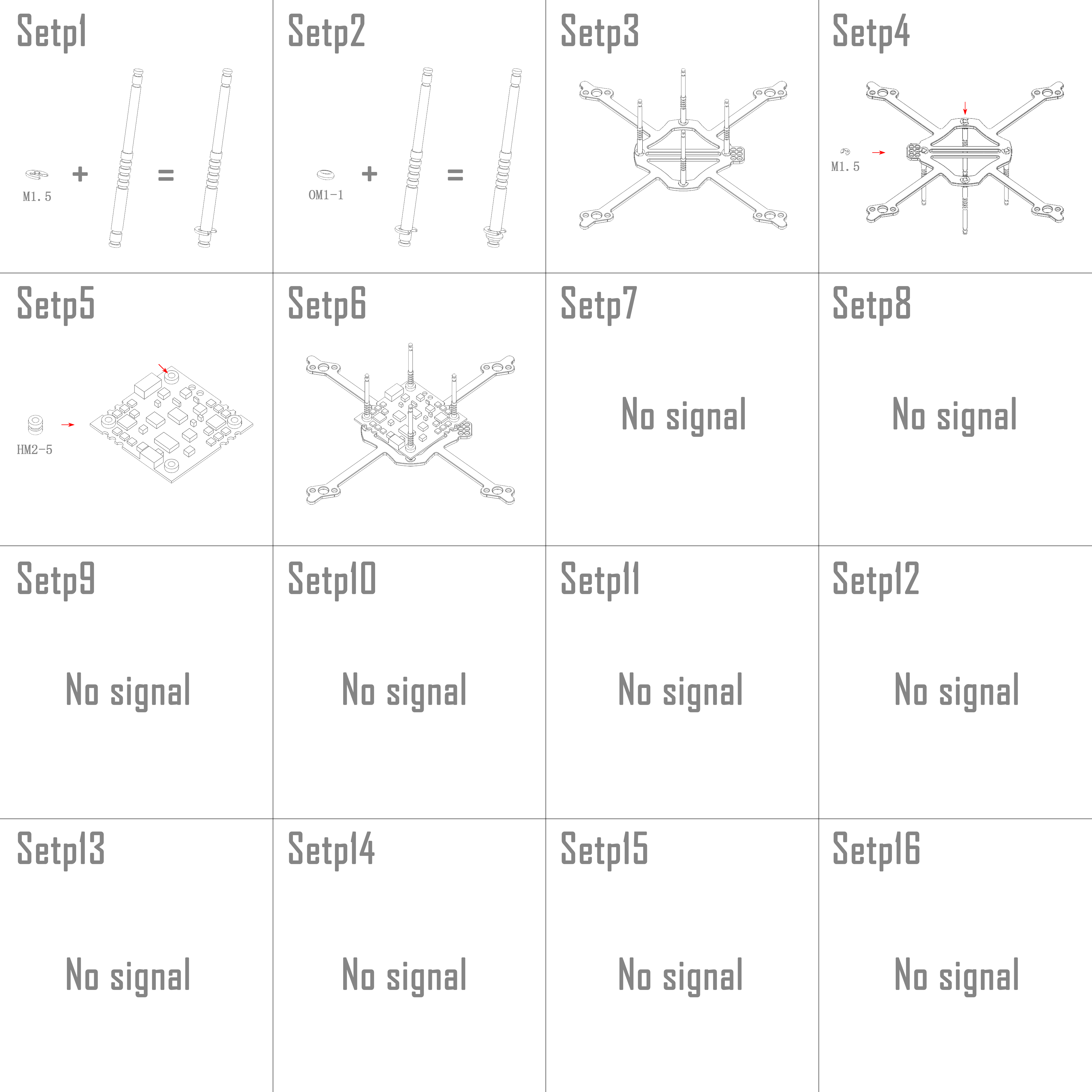

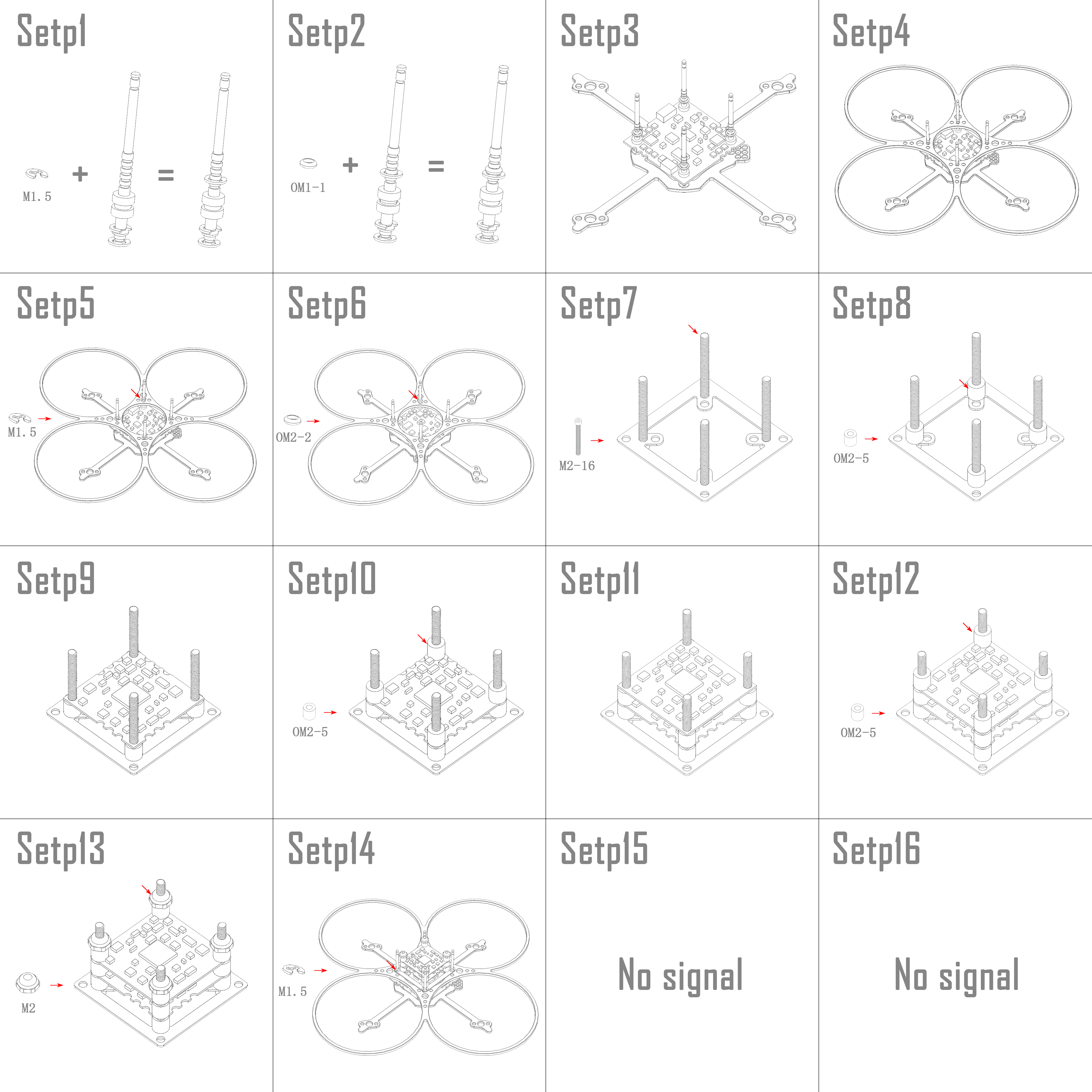

3、AIO+裸装图传安装方式(推荐)

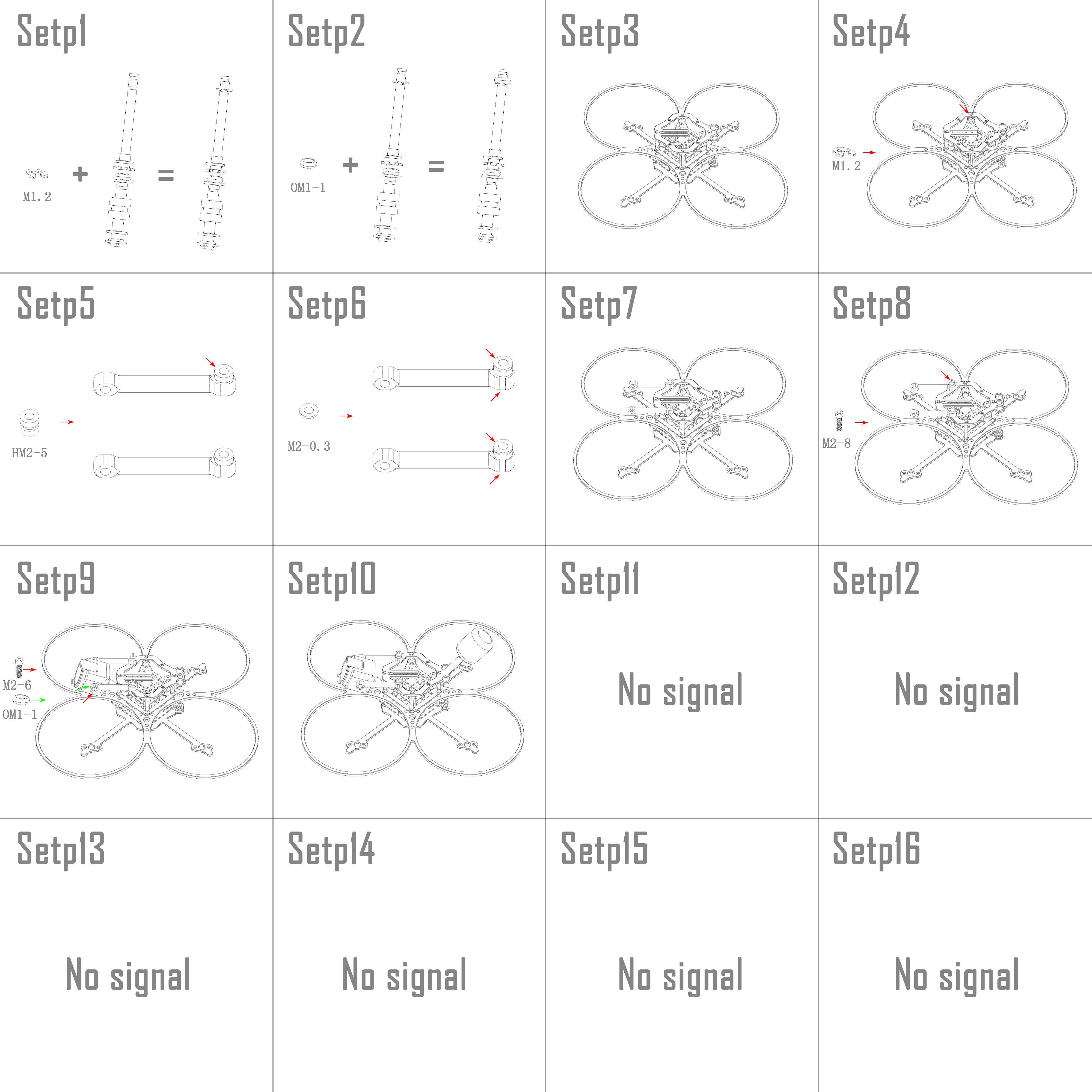

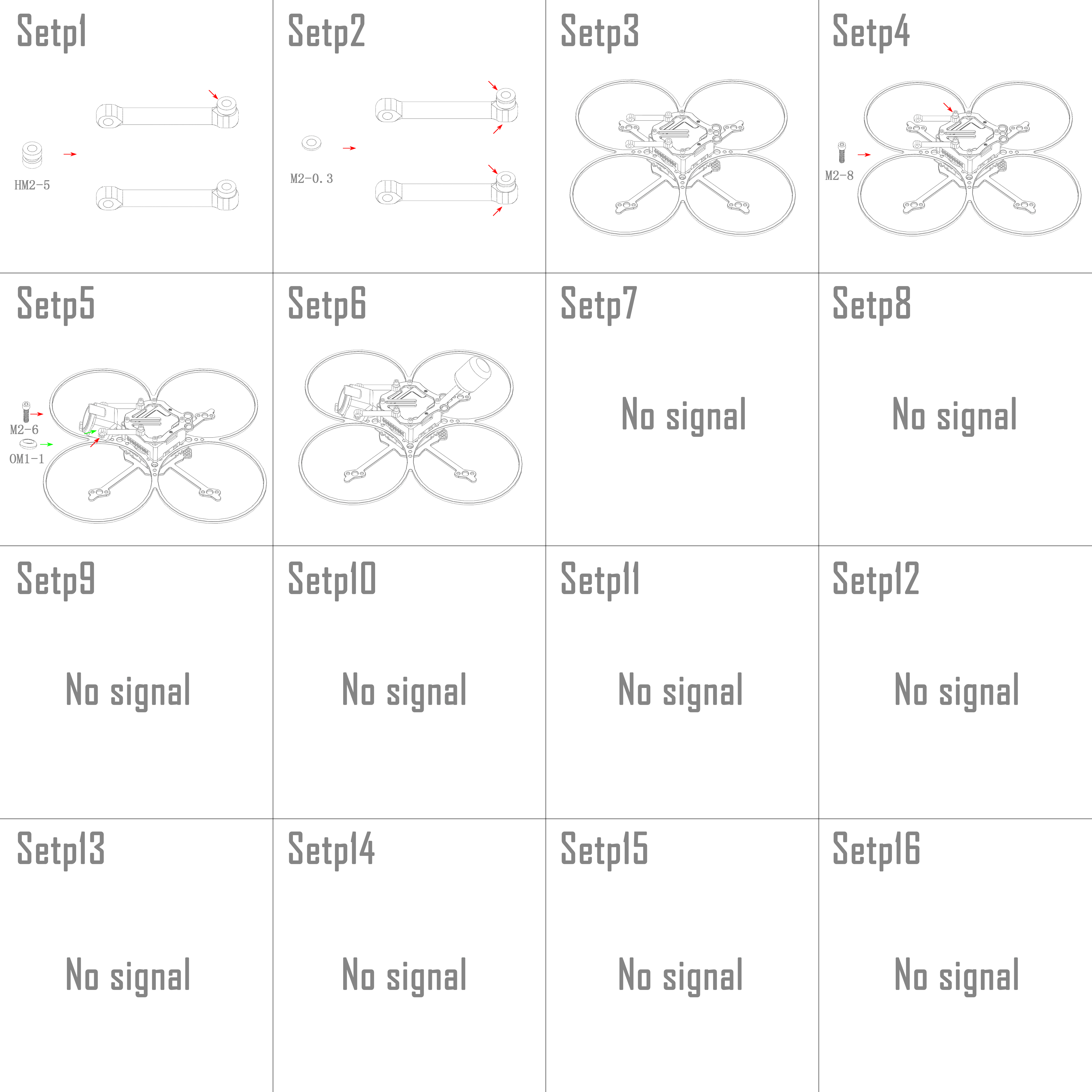

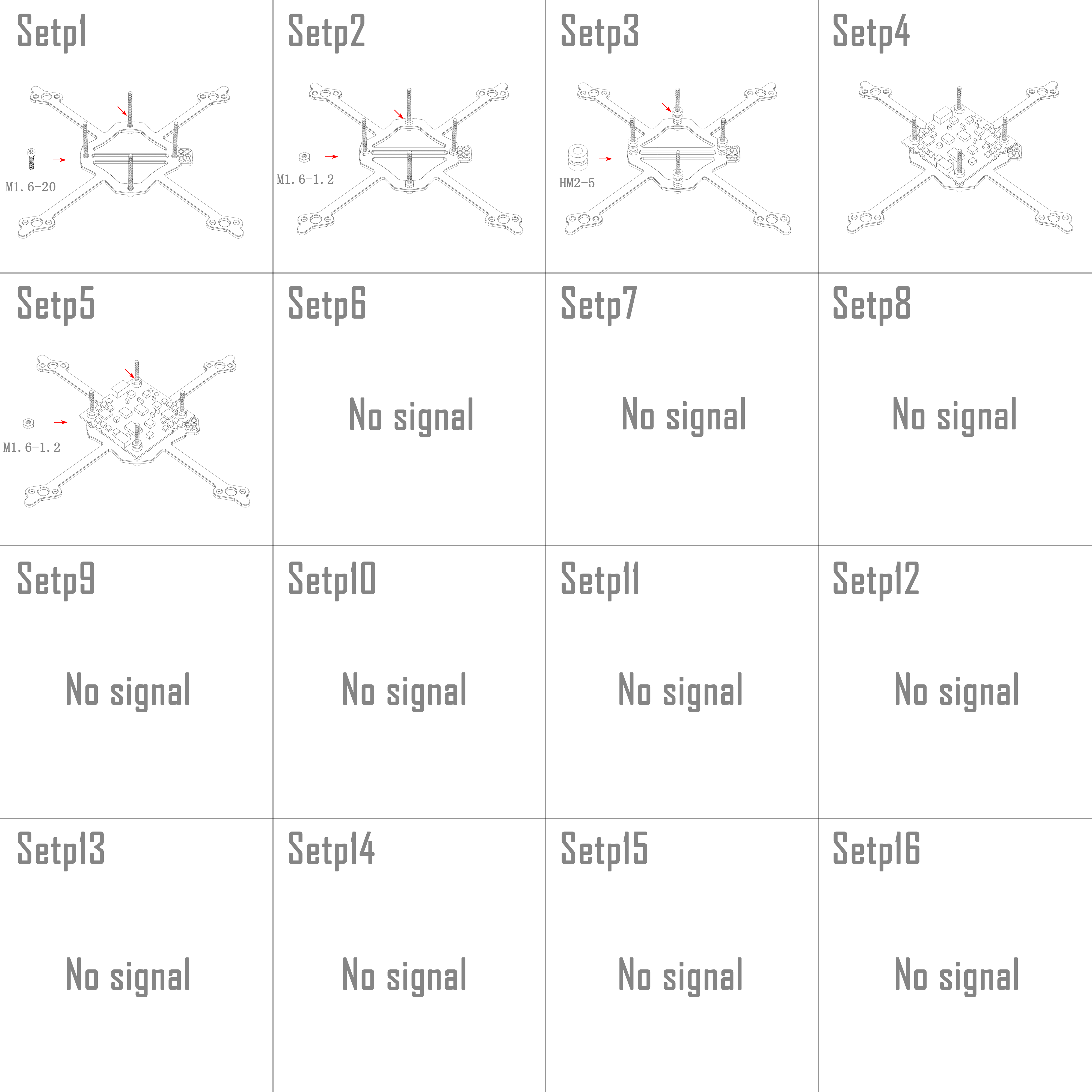

4、AIO+传统图传安装方式

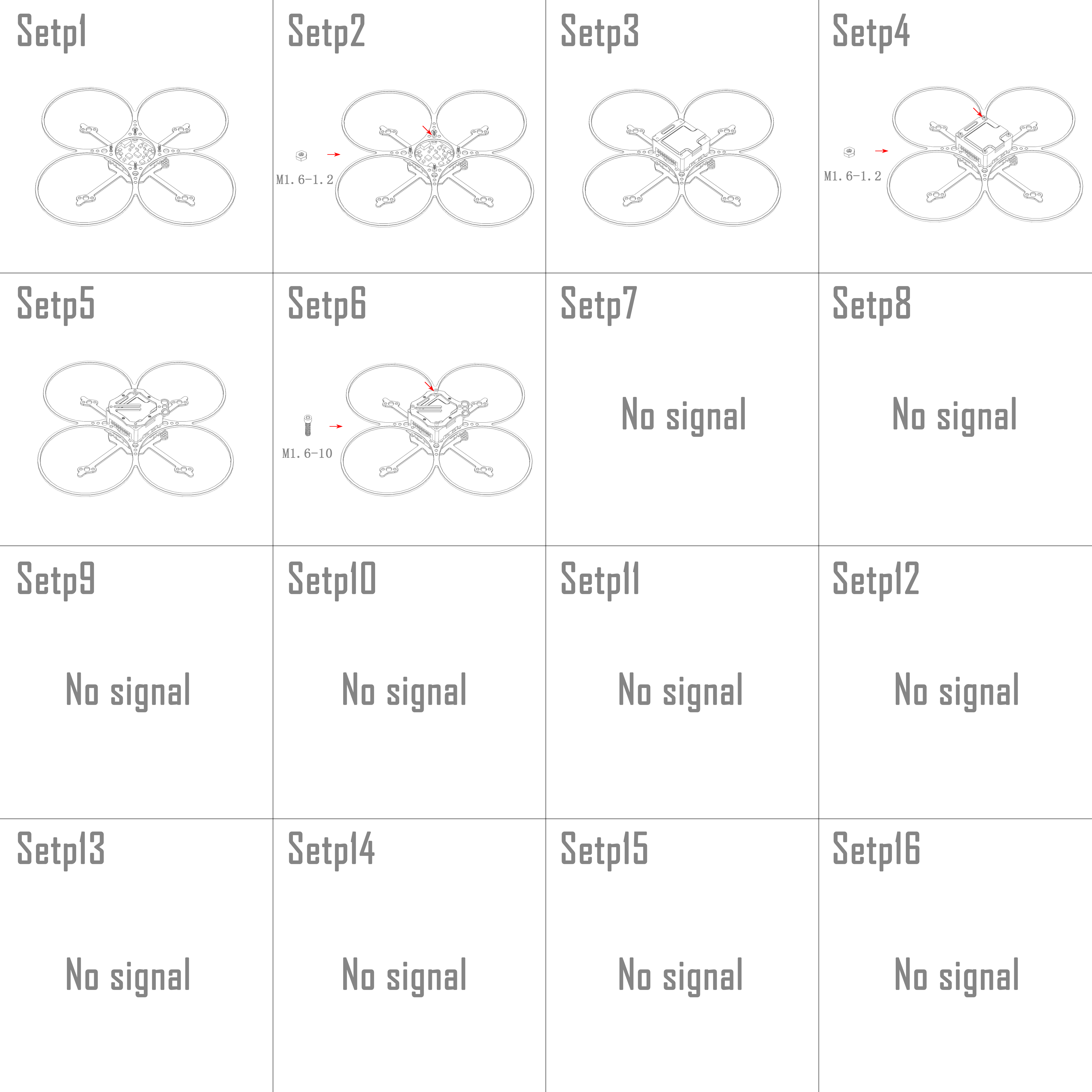

5、飞塔+单层数字模拟图传安装方式

6、疑问解答

···这里是分割线···

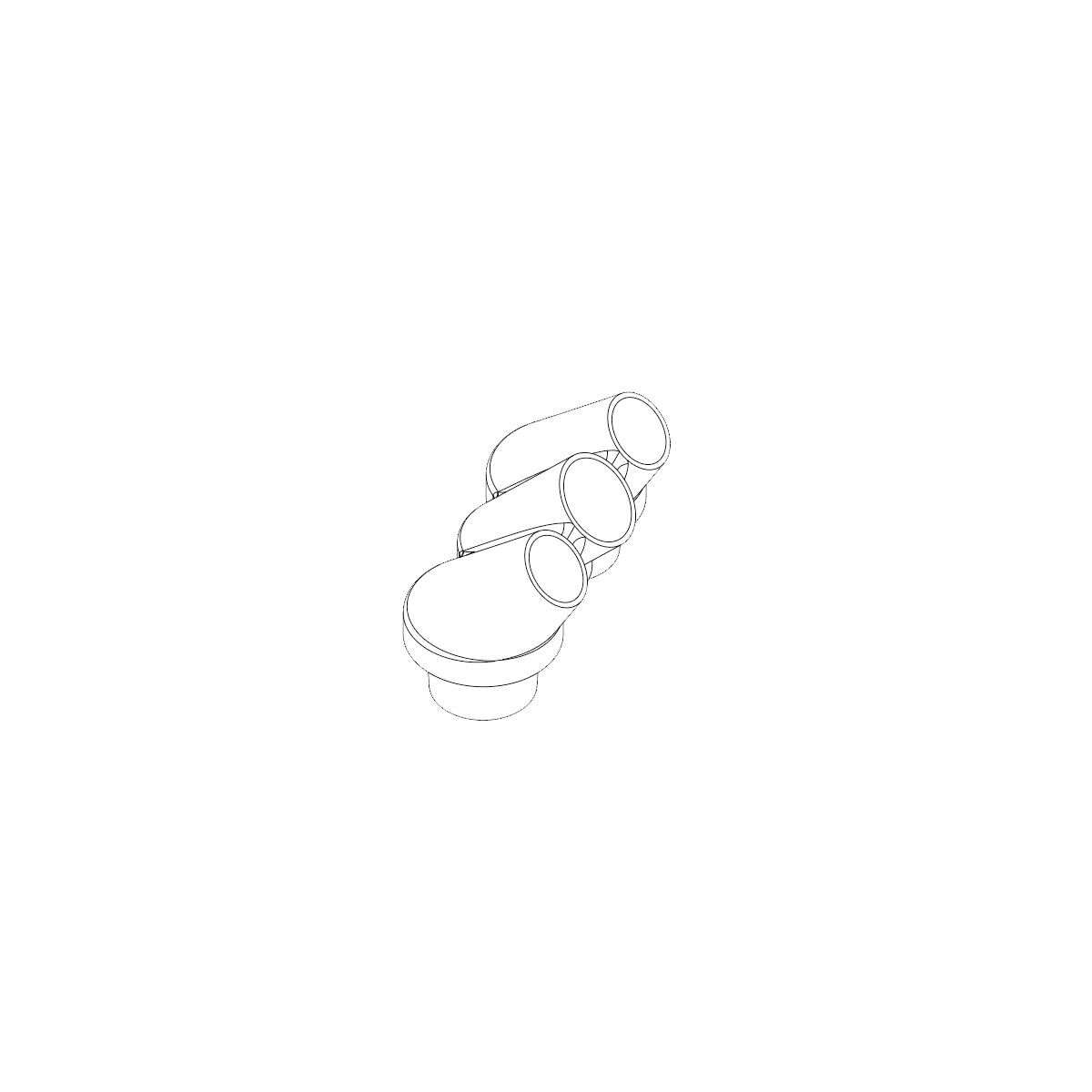

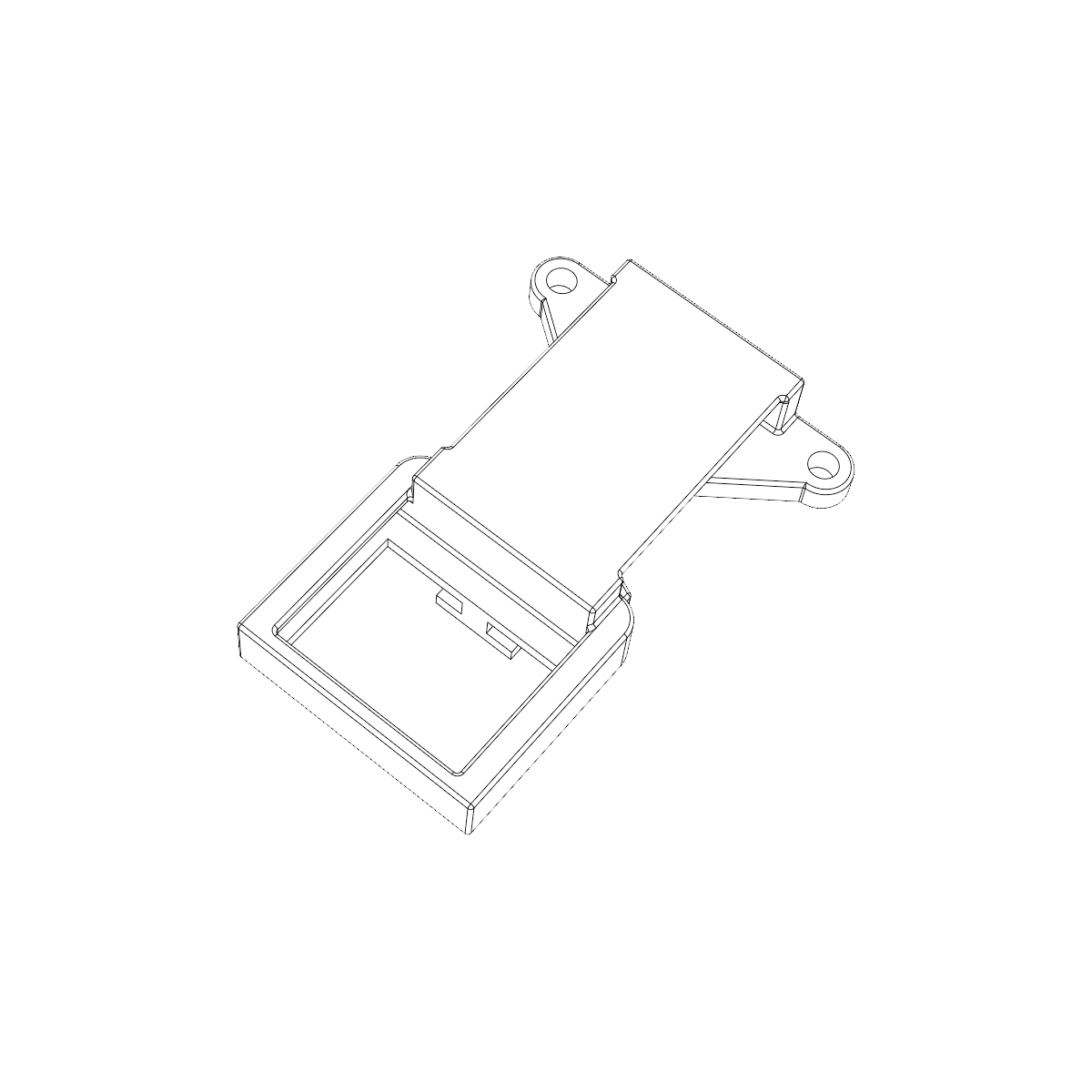

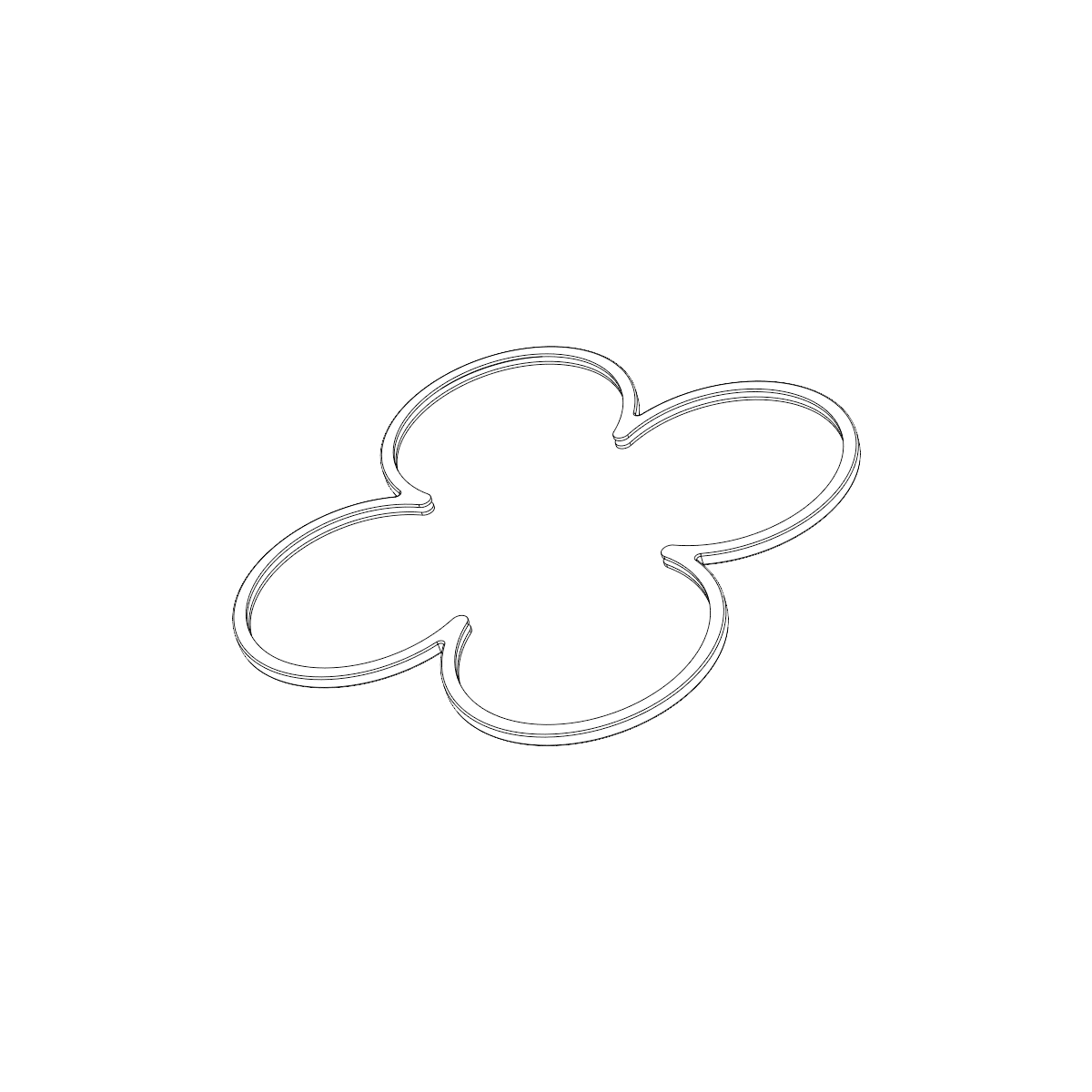

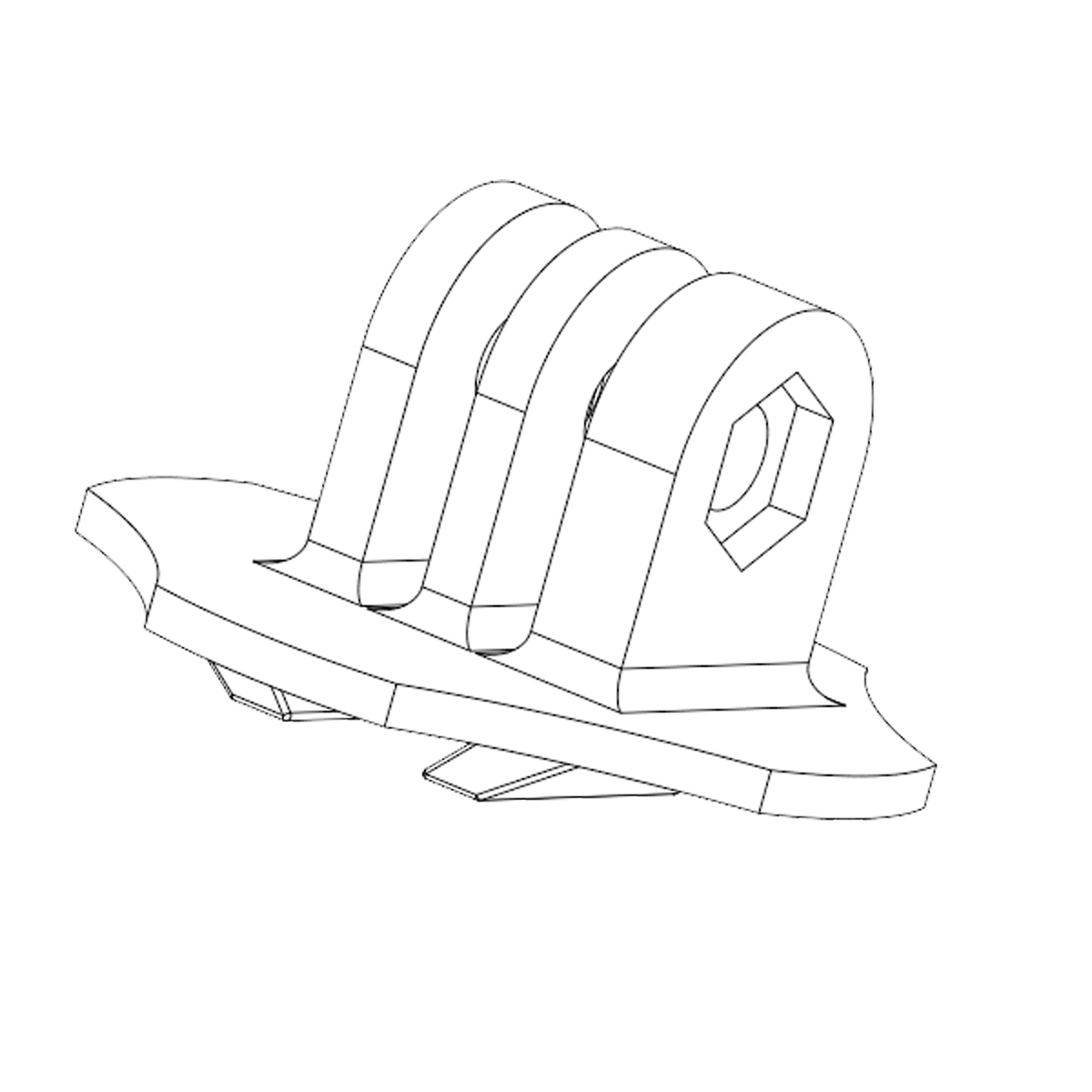

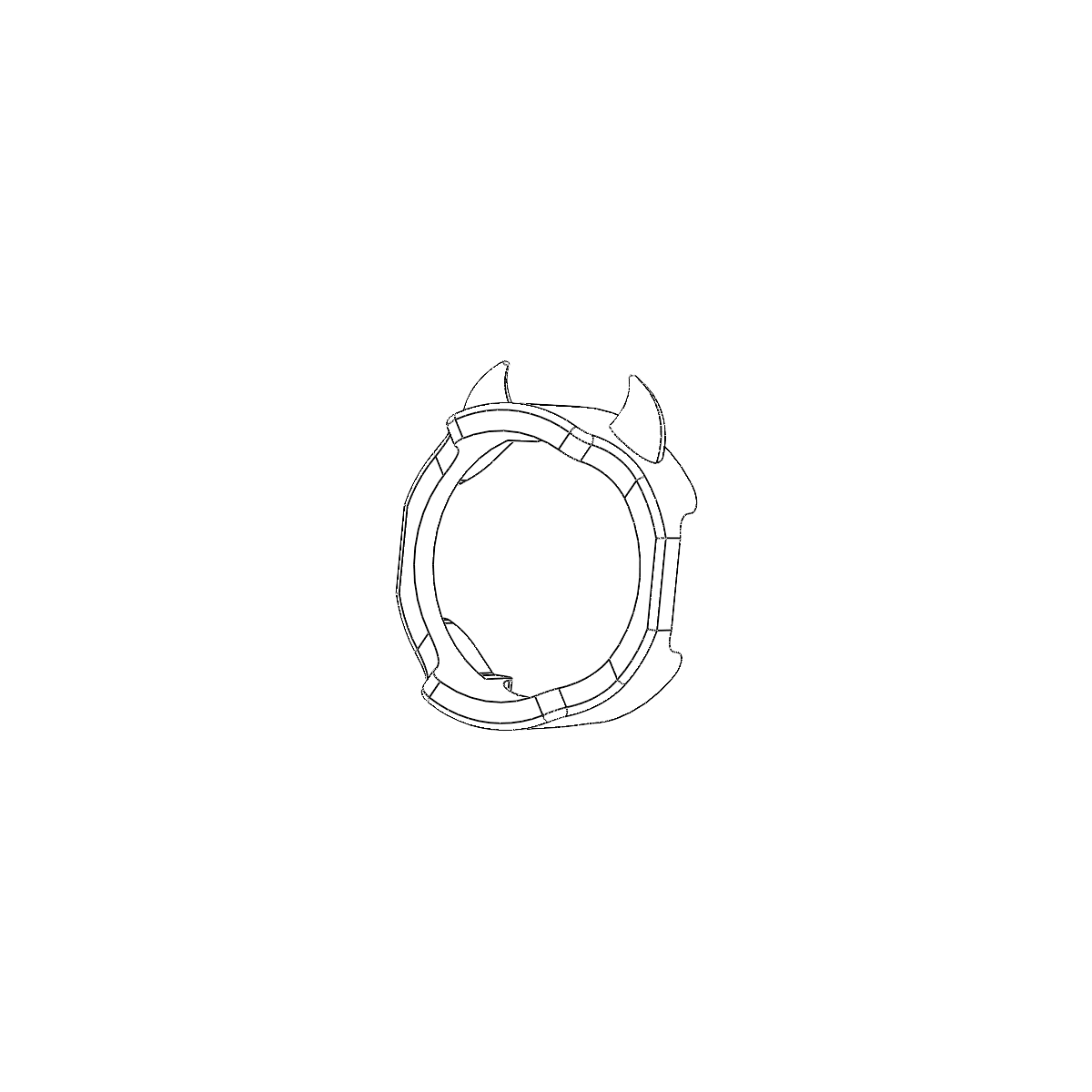

四、机架TPU打印件图纸开源

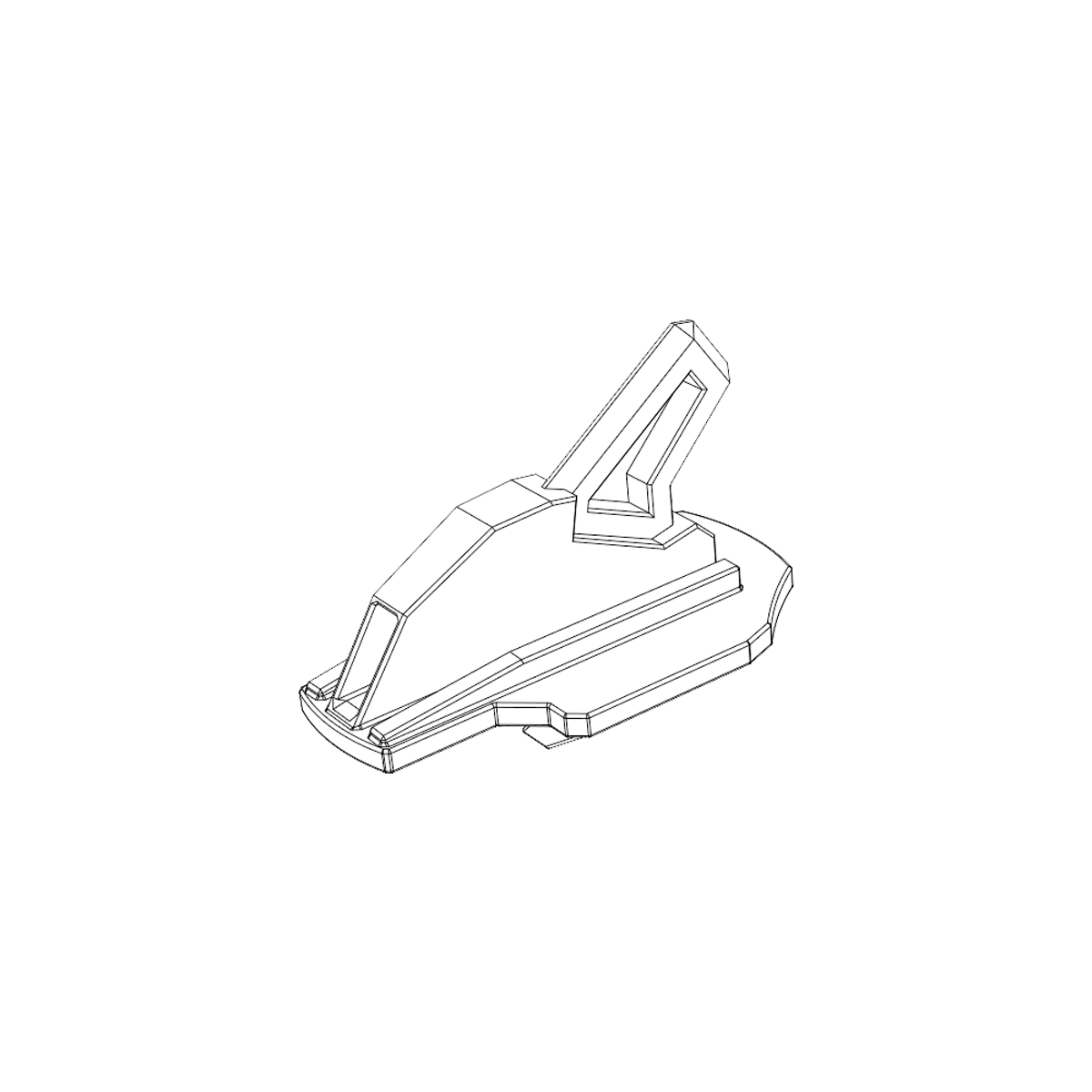

1、开源图纸预览(会不定时更新,请随时关注!)

注意:获取开源图纸请遵循CC BY-NC-SA 4.0开源协议!不可进行商业用途!
对于图纸有任何好的建议或者修改可以通过邮箱向我反馈!
对于好的作品建议与修改采纳后将提供丰厚的创作奖励!
下载地址:20230909更新开源图纸;解压密码:TC425YYDS

最后祝大家天天爽飞不炸鸡!
