抛弃光猫,使用ESXI+光卡+EGPON Stick模块上网!

2019 年 11 月 14 日 • 已有 20873 位小伙伴来看过 • Ai Say,折腾,硬件

先简单说一下思路与抛弃前后环境:
    双千兆宽带,两条宽带光纤→接入华为Ma5671→软路由,底层ESXi+爱快拨号上网。

抛弃光猫后的改进方案:
    两条光纤线→软路由→esxi→光卡→EGPON Stick模块→爱快进行拨号上网。

主机配置(下图):
    超微E300 Box+64G内存+M.2三星981A 1T+光卡+EGPON Stick模块+原始光猫参数,广西配置起来简单只填写LOID与Vlan 41即可。


EGPON stick模块(下图):



安装ESXI6.7:

   这个不详细讲网上有很多教程。

ESXI配置:

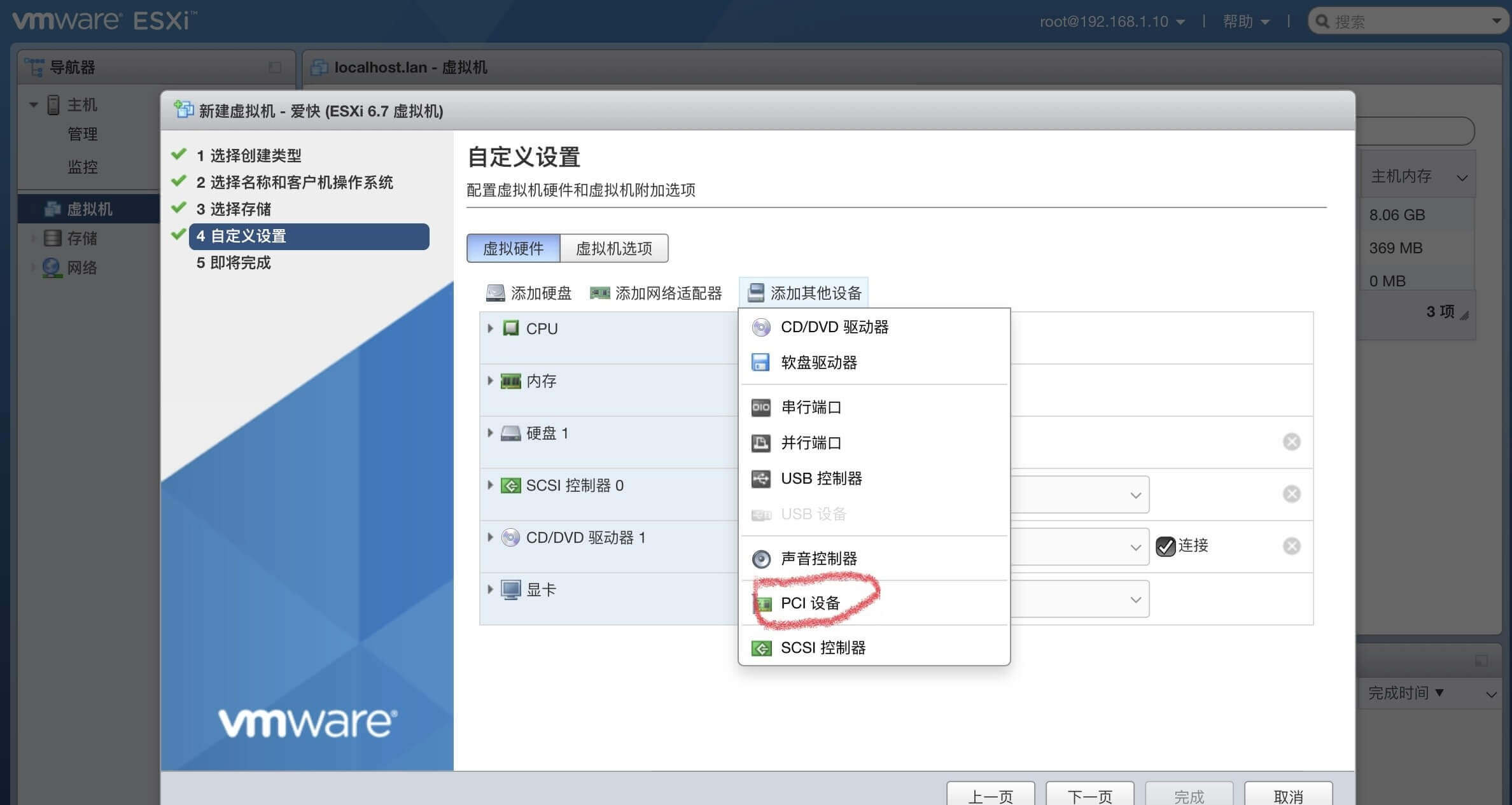

  1. 先将需要使用的网卡与光卡在虚拟机设置中直通。(下图)

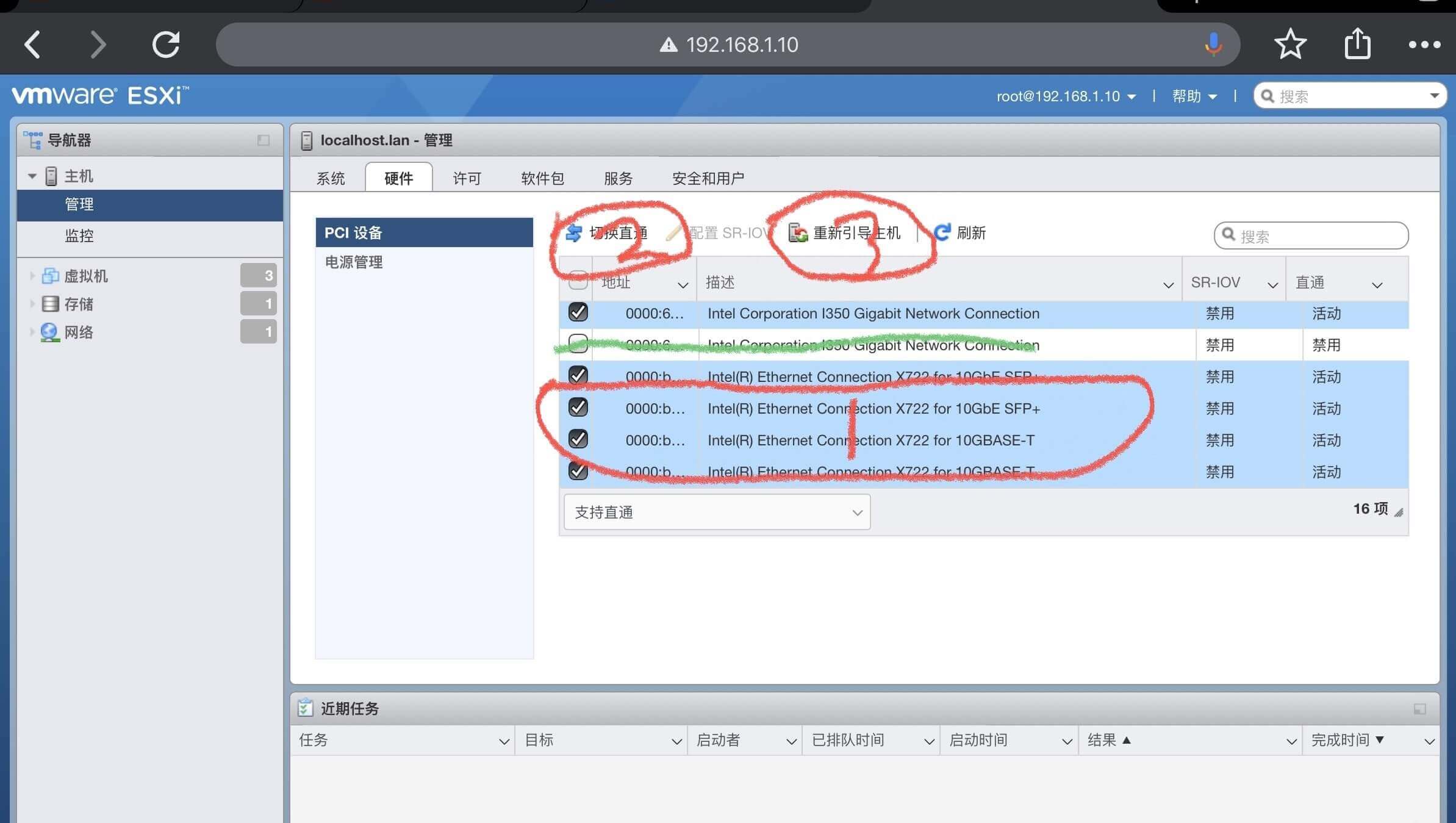

        建立虚拟机ESXI→管理→硬件→PCI设备添加→光卡网卡;下图划绿线为我的ESXI管理网卡,管理网卡不要直通不然无法进入ESXI后台,随后选定需要网卡后点切换直通。然后重新引导ESXI完成物理网卡直通虚拟机。
  2. 创建虚拟机安装爱快。(下图)
        根据需要设置虚拟机,处理器内存硬盘大小设置完毕添加网卡完成虚拟机的创建,然后启动虚拟机进行爱快的安装过程,此步骤过于简单GUI也是中文的就不做详细介绍。

配置模块及爱快拨号上网:

  1. 将模块与光卡接好随后插入SC光纤线。(下图)
  2. 进行爱快系统配置。(下图)
        爱快系统默认网关地址为192.168.1.1(账号密码均为admin),在浏览器中输入即可,由于爱快默认地址与模块地址冲突,先任意选一进行修改。
  3. 添加Wan1,Wan2两条光纤接口,并绑定光口网卡。
  4. 访问EGPON Stick管理界面。(下图)
        本机需要设置错开模块的固定IP,模块默认地址192.168.1.1,模块后台账号admin,密码system。模块信息概览。修改模块网关,我爱快网关地址为192.168.1.1,所以需要修改EGPON Stick默认地址。设置完毕模块会自动重启,重启完成后需要拔插一下模块。(因为更换网关重复登陆会提示其他用户登陆,拔插一下就好)

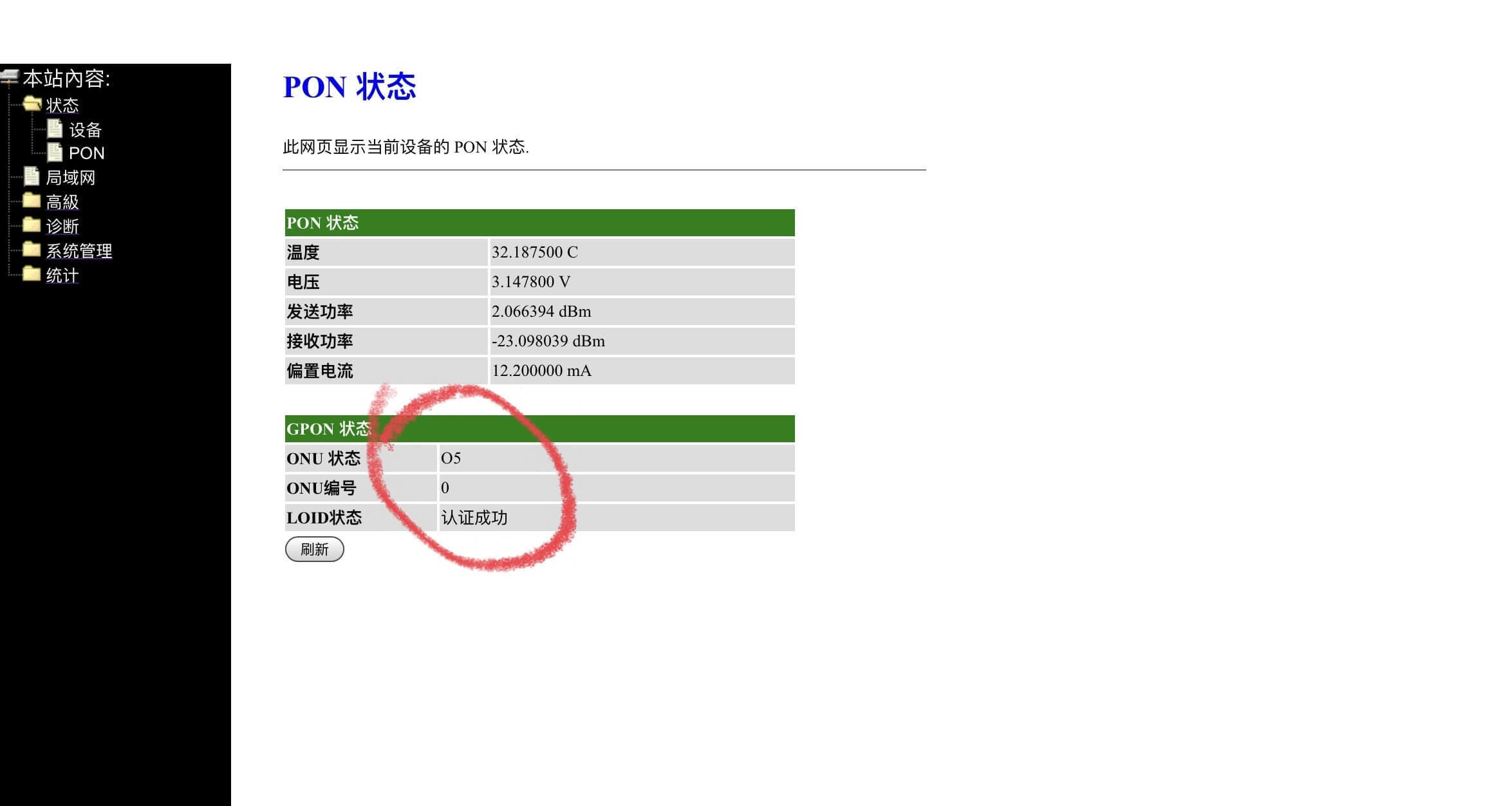

  5. 然后设置LOID。(下图)
        我这边验证比较简单,只需设置LOID,密码默认空白,所以写6个0即可,然后保存设置,正常情况即会显示注册成功。如果注册不成功,需要根据当地运营商情况设置。只要提示05就表示注册成功,模块的配置就基本完成了。模块还可以修改SN MAC地址,方便不同运营商的验证。

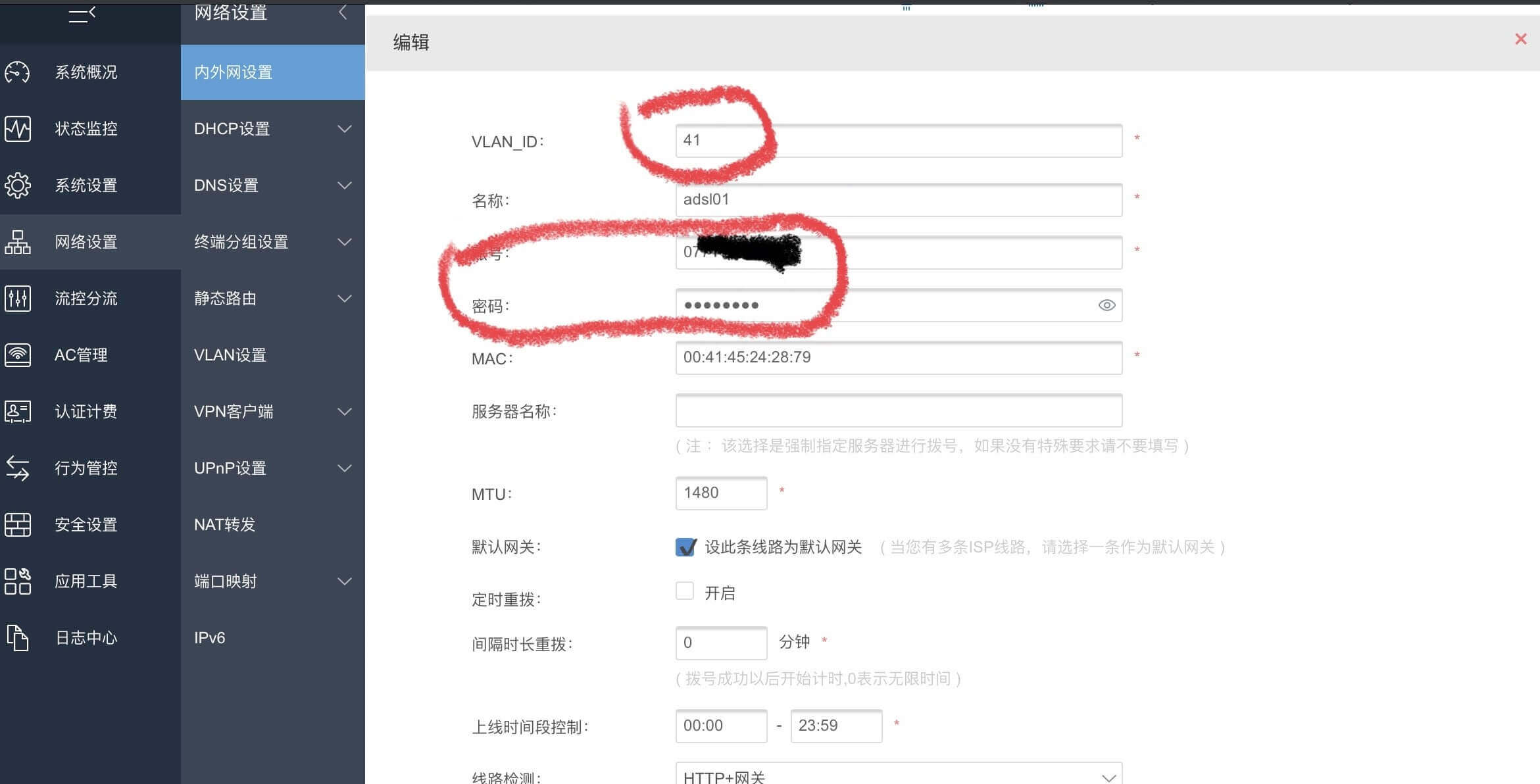

  6. 爱快拨号。(下图)

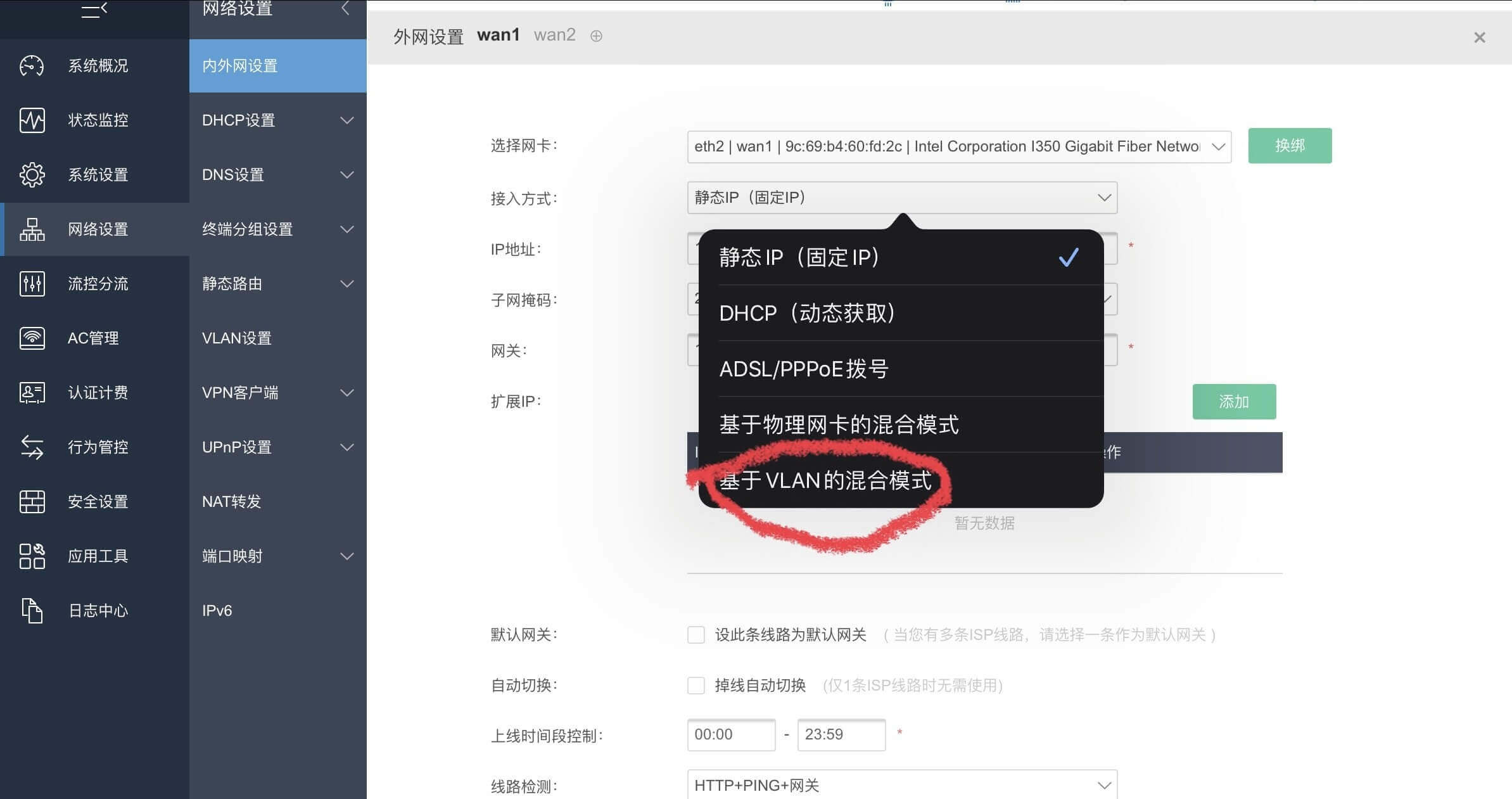

        回到爱快的GUI界面,设置网卡接入模式→基于VLAN的混合模式,保存。保存之后选择ADSL/PPPOE拨号。Vlan_ID处输入旧光猫的VLAN,我这里广西是41,宽带账号及密码则正常填写。

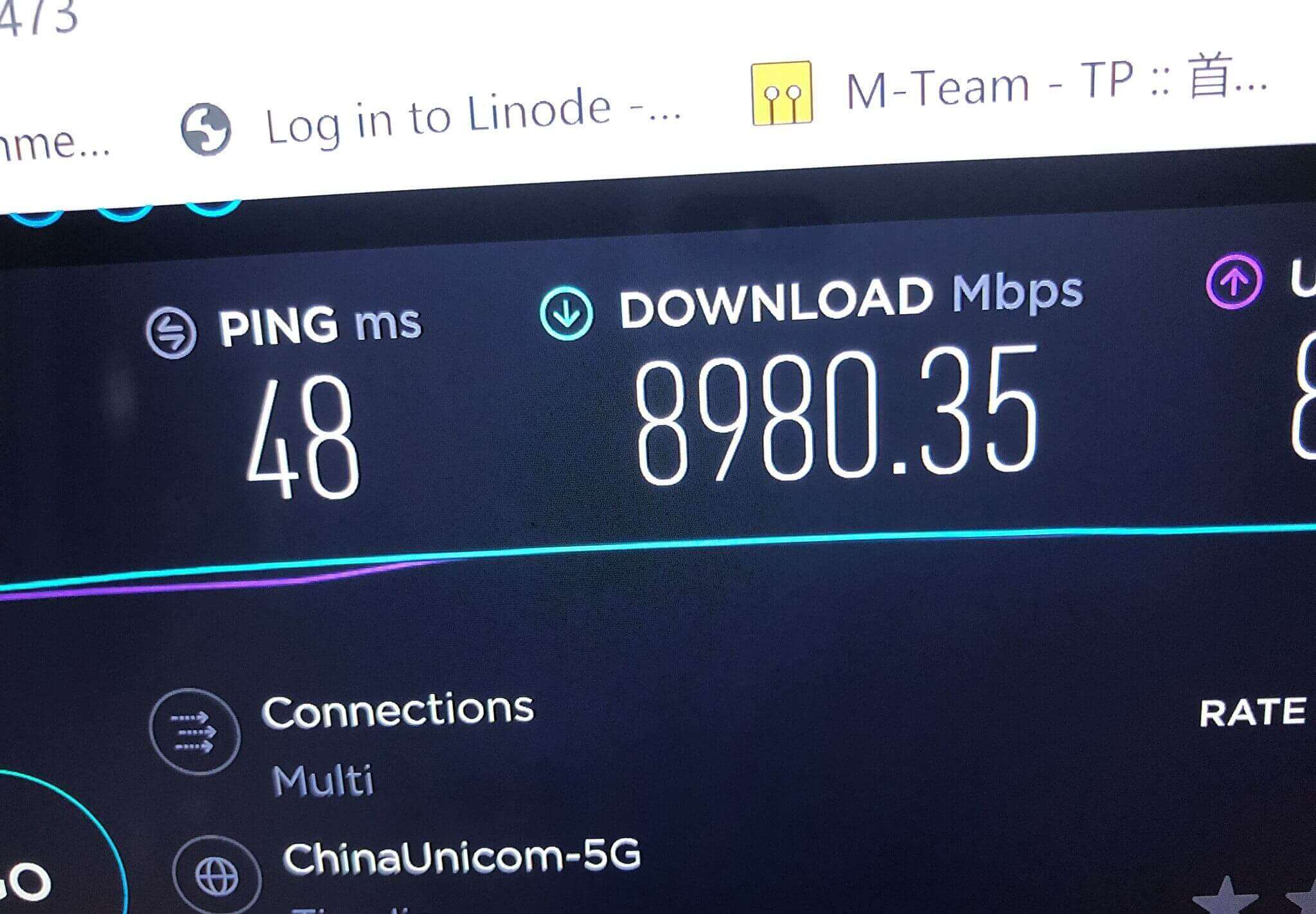

宽带支持多拨,测速秀图,意义不大,不过折腾一番!
